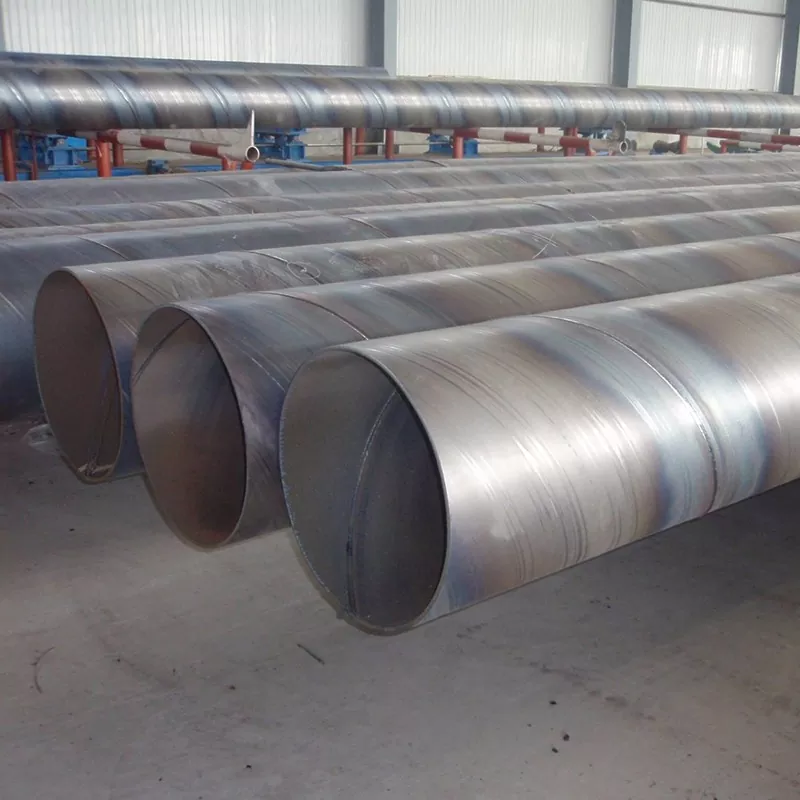

बड़े व्यास वाला सर्पिल वेल्डेड स्टील पाइप

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप पाइपलाइन प्रणालियों के लिए उपयुक्त हैं जहां बड़ी प्रवाह क्षमता, संरचनात्मक ताकत और आयामी लचीलेपन की आवश्यकता होती है। सामग्री विकल्पों में कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और संक्षारण प्रतिरोधी स्टील शामिल हैं। सतही उपचार जैसे गैल्वनाइजिंग और एंटी-जंग कोटिंग्स को संप्रेषित माध्यम और सेवा वातावरण के अनुसार चुना जा सकता है।

उत्पाद की विशेषताएँ

बड़ी व्यास रेंज:219 मिमी से 3500 मिमी तक के पाइप बाहरी व्यास बड़ी मात्रा में द्रव परिवहन और बड़े पैमाने पर पाइपलाइन निर्माण का समर्थन करते हैं।

लचीली दीवार की मोटाई:दबाव, संरचनात्मक भार, स्थापना की स्थिति और परियोजना विनिर्देशों के अनुसार 3 मिमी से 50 मिमी तक की दीवार की मोटाई का चयन किया जा सकता है।

सर्पिल वेल्डेड निर्माण:स्टील की पट्टी या प्लेट को एक सर्पिल पथ के साथ एक बेलनाकार आकार में बनाया जाता है और एक निरंतर पेचदार वेल्ड द्वारा जोड़ा जाता है। यह उत्पादन विधि मानक-चौड़ाई वाले स्टील सामग्री से बड़े-व्यास पाइप के निर्माण के लिए उपयुक्त है।

एकाधिक सामग्री विकल्प:कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और संक्षारण प्रतिरोधी स्टील का चयन यांत्रिक आवश्यकताओं और परिवहन माध्यम के गुणों के अनुसार किया जा सकता है।

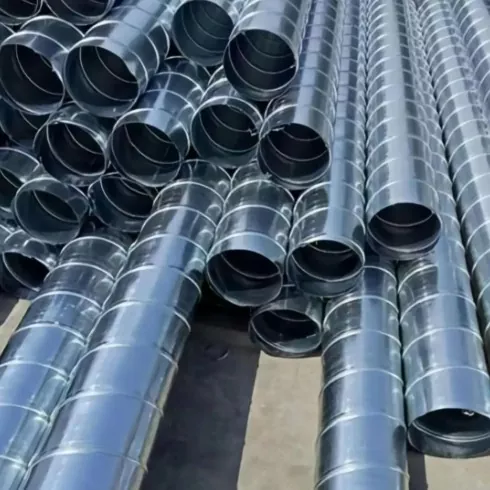

भूतल संरक्षण:नमी, रसायनों, मिट्टी, या अन्य संक्षारक स्थितियों के खिलाफ अतिरिक्त सुरक्षा की आवश्यकता वाले अनुप्रयोगों के लिए गैल्वनाइजिंग, छिड़काव और जंग-रोधी कोटिंग विकल्प उपलब्ध हैं।

लंबाई लचीलापन:मानक लंबाई 6 मीटर और 12 मीटर है। परिवहन, स्थापना और परियोजना आवश्यकताओं के अनुसार अन्य लंबाई पर चर्चा की जा सकती है।

तकनीकी निर्देश

सामग्री और भूतल उपचार

सामग्री का चयन पाइपलाइन प्रणाली के यांत्रिक भार, परिवहन माध्यम, तापमान, दबाव और संक्षारण स्थितियों के अनुसार किया जाना चाहिए।

कार्बन स्टीलसामान्य संरचनात्मक और द्रव परिवहन अनुप्रयोगों के लिए उपयुक्त है जहां मानक ताकत और वेल्डेबिलिटी की आवश्यकता होती है।अलॉय स्टीलअतिरिक्त यांत्रिक या तापमान-संबंधी प्रदर्शन की आवश्यकता होने पर चयन किया जा सकता है।स्टेनलेस स्टीलइसका उपयोग वहां किया जाता है जहां उच्च संक्षारण प्रतिरोध की आवश्यकता होती है।संक्षारण प्रतिरोधी स्टीलआक्रामक सेवा परिवेशों के संपर्क में आने वाली पाइपलाइन प्रणालियों के लिए इस पर विचार किया जा सकता है।

सतह के उपचार का चयन स्थापना और परिचालन स्थितियों के आधार पर किया जा सकता है। गैल्वनाइजिंग एक जस्ता-आधारित सुरक्षात्मक परत प्रदान करता है, जबकि छिड़काव और विरोधी जंग कोटिंग्स बाहरी, भूमिगत, पानी से संबंधित, या रासायनिक रूप से उजागर वातावरण में उपयोग किए जाने वाले पाइपों के लिए अतिरिक्त सुरक्षा प्रदान कर सकते हैं।

सर्पिल वेल्डेड स्टील पाइप का निर्माण कैसे किया जाता है

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का निर्माण निरंतर निर्माण और वेल्डिंग प्रक्रिया के माध्यम से किया जाता है। स्टील की पट्टी या प्लेट को आवश्यक सामग्री और आयामों के अनुसार तैयार किया जाता है, फिर एक नियंत्रित सर्पिल कोण के साथ एक बेलनाकार आकार में बनाया जाता है। पाइप बॉडी बनाने के लिए किनारों को सर्पिल सीम वेल्डिंग के माध्यम से जोड़ा जाता है।

वेल्डिंग के बाद, आयामी सटीकता, वेल्ड गुणवत्ता, सतह की स्थिति और अन्य निर्दिष्ट आवश्यकताओं के लिए पाइप का निरीक्षण किया जाता है। अंतिम अनुप्रयोग और स्थापना आवश्यकताओं के अनुसार कटिंग, बेवेलिंग और सतह उपचार जैसे अतिरिक्त संचालन किए जा सकते हैं।

सीधे-सीम उत्पादन की तुलना में, सर्पिल निर्माण पाइप व्यास और दीवार की मोटाई में लचीलेपन को बनाए रखते हुए उपलब्ध स्टील स्ट्रिप या प्लेट चौड़ाई से बड़े व्यास वाले पाइप का उत्पादन करने की अनुमति देता है। अंतिम पाइप कॉन्फ़िगरेशन को लागू डिज़ाइन मानक और परियोजना आवश्यकताओं के अनुसार चुना जाना चाहिए।

अनुप्रयोग

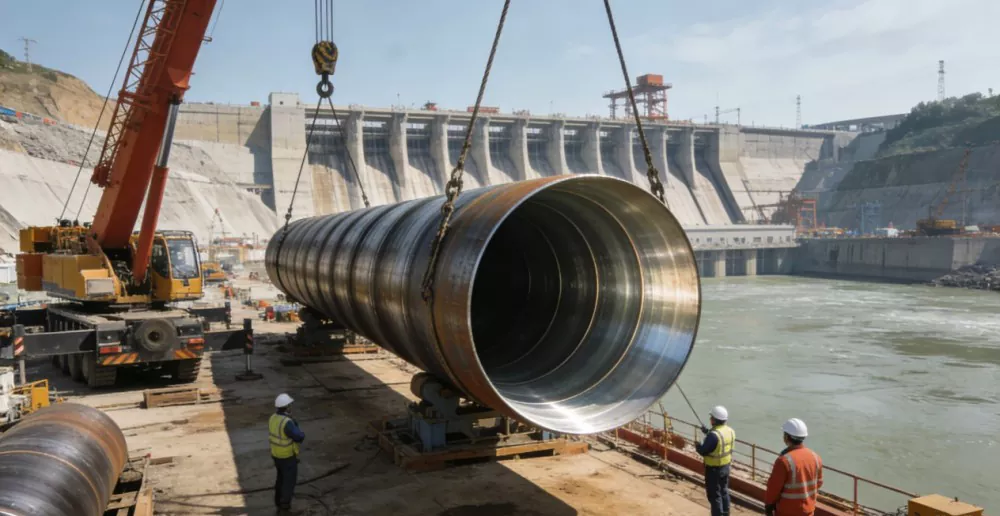

जल संचरण:बड़े-व्यास वाले सर्पिल वेल्डेड स्टील पाइप का उपयोग जल आपूर्ति पाइपलाइनों, जल मोड़ प्रणालियों, जल निकासी प्रणालियों और बड़े पैमाने पर जल बुनियादी ढांचे के लिए किया जाता है जहां उच्च प्रवाह क्षमता की आवश्यकता होती है।

तेल और गैस परिवहन:इनका उपयोग तेल, प्राकृतिक गैस और अन्य तरल पदार्थों के परिवहन के लिए पाइपलाइन प्रणालियों में किया जा सकता है। सामग्री ग्रेड, दीवार की मोटाई, वेल्ड आवश्यकताएं, कोटिंग और दबाव डिजाइन पाइपलाइन विनिर्देश के अनुसार निर्धारित किया जाना चाहिए।

रसायन उद्योग:जब चयनित स्टील ग्रेड और सुरक्षात्मक उपचार परिवहन माध्यम के साथ संगत होते हैं तो पाइपों का उपयोग रासायनिक तरल पदार्थ और गैसों को पहुंचाने के लिए किया जा सकता है।

खनन:बड़े-व्यास वाले पाइपों का उपयोग खनन और खनिज-प्रसंस्करण सुविधाओं में पानी, घोल, मिट्टी और अन्य प्रक्रिया मीडिया के परिवहन के लिए किया जा सकता है।

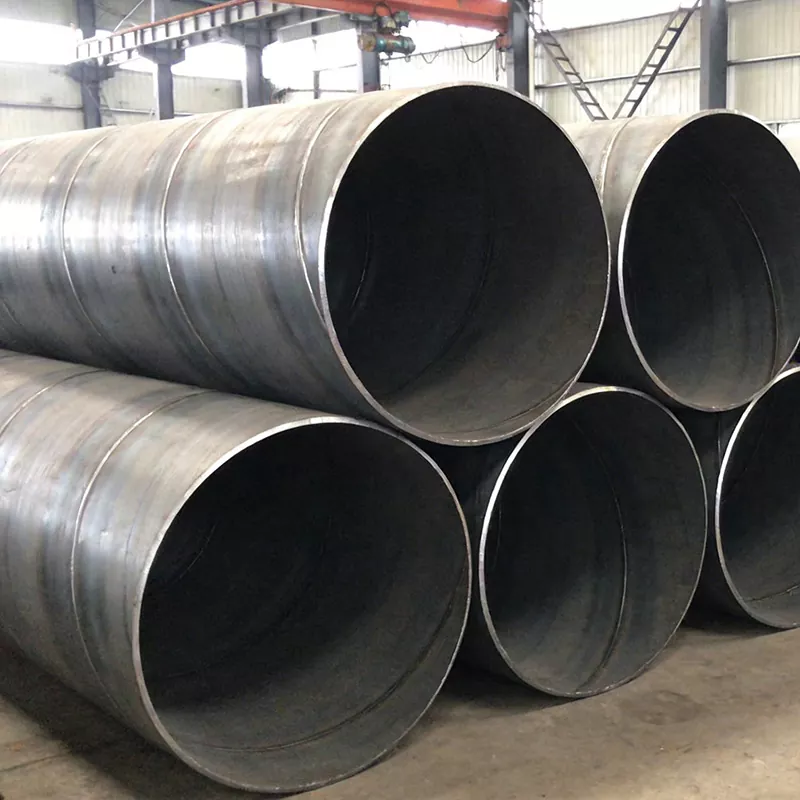

नगरपालिका अवसंरचना:अनुप्रयोगों में जल आपूर्ति, जल निकासी, उपयोगिता बुनियादी ढांचे और सड़कों, पुलों, सुरंगों और अन्य सार्वजनिक कार्यों से जुड़ी पाइपलाइन प्रणाली शामिल हैं।

गुणवत्ता नियंत्रण

सर्पिल वेल्डेड स्टील पाइपों के लिए गुणवत्ता नियंत्रण कच्चे माल, गठन आयाम, वेल्ड अखंडता, पाइप ज्यामिति, सतह की स्थिति और अंतिम निरीक्षण पर केंद्रित है।

• कच्चे माल की जाँच निर्दिष्ट स्टील ग्रेड और सामग्री आवश्यकताओं के अनुसार की जाती है।
• आयामी आवश्यकताओं को सत्यापित करने के लिए पाइप के बाहरी व्यास और दीवार की मोटाई को मापा जाता है।
• लागू गुणवत्ता आवश्यकताओं के अनुसार सर्पिल वेल्ड सीम का निरीक्षण किया जाता है।
• उत्पाद विनिर्देश के अनुसार आवश्यकता पड़ने पर अल्ट्रासोनिक या अन्य गैर-विनाशकारी परीक्षण विधियों को लागू किया जा सकता है।
• गैल्वनाइजिंग, कोटिंग या अन्य परिष्करण प्रक्रियाओं से पहले सतह की स्थिति की जाँच की जाती है।
• शिपमेंट से पहले तैयार पाइपों की लंबाई, उपस्थिति, आयाम और निर्दिष्ट तकनीकी आवश्यकताओं का निरीक्षण किया जाता है।

अनुकूलन और प्रसंस्करण विकल्प

बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप को विभिन्न पाइपलाइन परियोजनाओं की आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। उपलब्ध विकल्पों में सामग्री ग्रेड, बाहरी व्यास, दीवार की मोटाई, पाइप की लंबाई, सतह का उपचार, कटिंग, बेवलिंग और जंग-रोधी उपचार शामिल हैं।

परियोजना-विशिष्ट आदेशों के लिए, परिवहन किए गए माध्यम, डिज़ाइन दबाव, ऑपरेटिंग तापमान, पाइप व्यास, दीवार की मोटाई, स्थापना वातावरण, लागू मानक और कोटिंग आवश्यकताओं जैसी महत्वपूर्ण जानकारी उत्पादन से पहले प्रदान की जानी चाहिए। यह पाइप विनिर्देश को केवल व्यास के आधार पर चयनित करने के बजाय वास्तविक कामकाजी परिस्थितियों से मेल खाने की अनुमति देता है।

शुनचेन क्यों चुनें?

अनुभवी इस्पात उद्योग निर्माता:2014 में स्थापित, तियानजिन शुनचेन एक स्टील ट्रेडिंग कंपनी से एक एकीकृत औद्योगिक समूह में विकसित हुआ है, जो स्टील प्रसंस्करण, गैल्वनाइजिंग, जंग-रोधी उपचार, लॉजिस्टिक्स और अंतर्राष्ट्रीय व्यापार को कवर करता है। 300 से अधिक कर्मचारियों और इस्पात निर्माण और आपूर्ति में वर्षों के अनुभव के साथ, शुनचेन विभिन्न इंजीनियरिंग और औद्योगिक अनुप्रयोगों की आवश्यकताओं को समझता है।

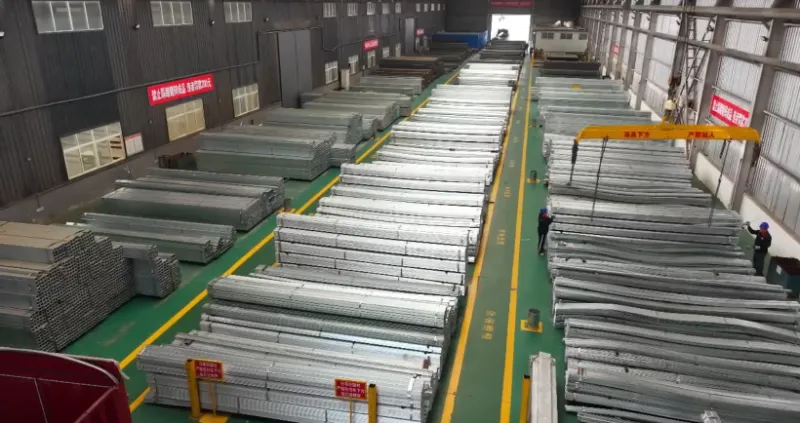

एकीकृत उत्पादन और प्रसंस्करण क्षमताएँ:शुनचेन कई उत्पादन सुविधाएं संचालित करता है, जिसमें तीन हॉट-डिप गैल्वनाइजिंग लाइनें, एक स्टील संरचना उत्पादन लाइन और दो एंटी-जंग छिड़काव लाइनें शामिल हैं। 40,000 वर्ग मीटर से अधिक उत्पादन और भंडारण स्थान के साथ, कंपनी सतह के उपचार और अनुकूलित निर्माण सहित एकीकृत प्रसंस्करण विकल्पों के साथ इस्पात उत्पाद प्रदान करती है।

स्थिर उत्पादन क्षमता:वार्षिक उत्पादन क्षमता 450,000 टन से अधिक है, जो बड़े पैमाने पर निर्माण परियोजनाओं, बुनियादी ढांचे के अनुप्रयोगों और औद्योगिक ग्राहकों के लिए निरंतर आपूर्ति का समर्थन करती है। विनिर्माण क्षमता और इन्वेंट्री प्रबंधन का संयोजन विभिन्न ऑर्डर आवश्यकताओं के लिए आपूर्ति दक्षता में सुधार करने में मदद करता है।

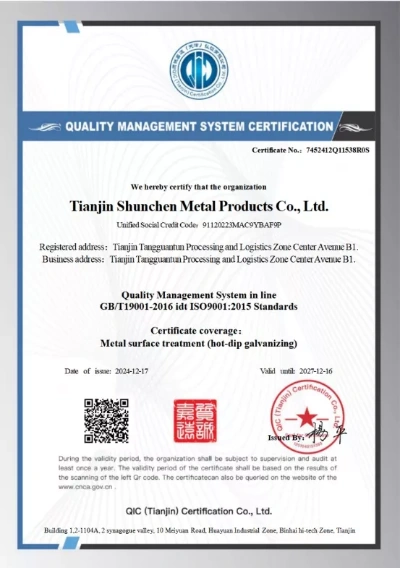

गुणवत्ता प्रबंधन प्रणाली:शुनचेन ने 2018 में आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन प्राप्त किया और पूरे उत्पादन में मानकीकृत गुणवत्ता नियंत्रण प्रक्रियाएं लागू कीं। लागू आवश्यकताओं के अनुसार कच्चे माल, प्रसंस्करण चरण, उत्पाद आयाम, सतह उपचार और तैयार उत्पादों का निरीक्षण किया जाता है।

अनुकूलित इस्पात समाधान:विभिन्न परियोजना स्थितियों के आधार पर, शुनचेन उत्पाद विनिर्देशों, प्रसंस्करण विधियों, सतह सुरक्षा और वितरण आवश्यकताओं के लिए अनुकूलित विकल्प प्रदान करता है। ग्राहक अनुप्रयोग वातावरण, संरचनात्मक आवश्यकताओं और स्थापना स्थितियों के अनुसार उपयुक्त समाधान का चयन कर सकते हैं।

दीर्घकालिक औद्योगिक विकास:2024 में, शुनचेन का वार्षिक उत्पादन मूल्य लगभग 2 बिलियन युआन तक पहुंच गया, जो स्टील आपूर्ति से लेकर व्यापक औद्योगिक विनिर्माण सेवाओं तक इसकी विस्तारित क्षमताओं को दर्शाता है। कंपनी पारंपरिक इस्पात अनुप्रयोगों और फोटोवोल्टिक समर्थन संरचनाओं जैसे उभरते क्षेत्रों के लिए समाधान विकसित करना जारी रखती है।

स्थापना और बिक्री-पश्चात सहायता

स्थापना पाइपलाइन डिजाइन, लागू वेल्डिंग प्रक्रियाओं और प्रासंगिक स्थापना मानकों के अनुसार की जानी चाहिए। फ़ील्ड कनेक्शन के लिए पेशेवर वेल्डिंग कर्मियों का उपयोग किया जाना चाहिए, और परियोजना की आवश्यकताओं के अनुसार पूर्ण जोड़ों का निरीक्षण किया जाना चाहिए।

चालू करने से पहले, पाइपलाइन की कनेक्शन गुणवत्ता, रिसाव, आयामी अनुरूपता और सतह या कोटिंग क्षति के लिए जाँच की जानी चाहिए। ऑपरेटिंग वातावरण और पाइपलाइन सेवा शर्तों के अनुसार नियमित निरीक्षण और रखरखाव किया जाना चाहिए।

शुनचेन उत्पाद चयन, आयामी आवश्यकताओं, सतह के उपचार और स्थापना-संबंधित प्रश्नों के लिए तकनीकी सहायता प्रदान करता है। परियोजना आदेशों के लिए, स्थापना के दौरान विनिर्देश बेमेल को कम करने के लिए उत्पादन से पहले तकनीकी आवश्यकताओं की समीक्षा की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

बड़े व्यास वाला सर्पिल वेल्डेड स्टील पाइप क्या है?

बड़े व्यास वाला सर्पिल वेल्डेड स्टील पाइप एक स्टील पाइप है जो सर्पिल पथ के साथ एक बेलनाकार आकार में स्टील पट्टी या प्लेट बनाकर और हेलिकल सीम को वेल्डिंग करके निर्मित किया जाता है। इसका उपयोग आमतौर पर बड़े-व्यास वाली पाइपलाइन प्रणालियों के लिए किया जाता है जहां पर्याप्त द्रव प्रवाह क्षमता की आवश्यकता होती है।

कौन से व्यास उपलब्ध हैं?

शुनचेन की बताई गई व्यास सीमा 219 मिमी से 3500 मिमी है। उपयुक्त व्यास प्रवाह आवश्यकताओं, डिज़ाइन स्थितियों, स्थापना बाधाओं और लागू पाइपलाइन विनिर्देश पर निर्भर करता है।

कौन सी दीवार मोटाई उपलब्ध हैं?

दीवार की मोटाई 3 मिमी से 50 मिमी तक होती है। आवश्यक मोटाई डिज़ाइन दबाव, यांत्रिक भार, संक्षारण भत्ता, सामग्री ग्रेड और लागू मानकों के अनुसार निर्धारित की जानी चाहिए।

किन सामग्रियों का उपयोग किया जा सकता है?

उपलब्ध सामग्री श्रेणियों में कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और संक्षारण प्रतिरोधी स्टील शामिल हैं। उपयुक्त ग्रेड कार्य वातावरण और परिवहन माध्यम पर निर्भर करता है।

क्या पाइप की लंबाई को अनुकूलित किया जा सकता है?

हाँ। मानक लंबाई 6 मीटर और 12 मीटर हैं, जबकि अन्य लंबाई पर परियोजना आवश्यकताओं, परिवहन स्थितियों और स्थापना आवश्यकताओं के अनुसार चर्चा की जा सकती है।

कौन से सतही उपचार उपलब्ध हैं?

सतह के उपचार के विकल्पों में गैल्वनाइजिंग, छिड़काव और जंग रोधी कोटिंग शामिल हैं। उचित उपचार इस बात पर निर्भर करता है कि पाइप का उपयोग जमीन के ऊपर, भूमिगत, पानी से संबंधित अनुप्रयोगों में या संक्षारक वातावरण में किया जाता है।

कौन से उद्योग बड़े व्यास वाले सर्पिल वेल्डेड स्टील पाइप का उपयोग करते हैं?

सामान्य अनुप्रयोगों में जल संचरण, तेल और गैस परिवहन, रासायनिक प्रसंस्करण, खनन, जल निकासी और नगरपालिका बुनियादी ढांचा परियोजनाएं शामिल हैं।

पाइप विशिष्टता का चयन कैसे किया जाना चाहिए?

चयन में परिवहन किए गए माध्यम, आवश्यक प्रवाह दर, डिज़ाइन दबाव, ऑपरेटिंग तापमान, संक्षारण की स्थिति, स्थापना वातावरण, सामग्री ग्रेड, बाहरी व्यास, दीवार की मोटाई और लागू मानकों पर विचार करना चाहिए। कोटेशन से पहले ये पैरामीटर प्रदान करने से उपयुक्त पाइप विनिर्देश निर्धारित करने में मदद मिलती है।
