रेबार को काटें और मोड़ें

कट और बेंड रेबार सीएनसी स्वचालित कटिंग उपकरण का उपयोग करता है, लंबाई सहनशीलता ≤± 3 मिमी के भीतर नियंत्रित होती है, चीरा का लंबवत विचलन 0.5 डिग्री से अधिक नहीं होता है, और यह गड़गड़ाहट या ऑक्सीकरण विरूपण के बिना सपाट होता है। यह प्रसंस्करण सटीकता स्टील बार को ऑन-साइट माध्यमिक प्रसंस्करण की आवश्यकता के बिना, कंक्रीट सुदृढीकरण और पूर्व एम्बेडेड कनेक्शन जैसी असेंबली आवश्यकताओं के लिए सीधे अनुकूलित करने की अनुमति देती है। काटने की प्रक्रिया स्टील बार की मेटलोग्राफिक संरचना को नुकसान नहीं पहुंचाएगी, और उपज शक्ति और तन्य शक्ति जैसे यांत्रिक गुण कच्चे माल के अनुरूप हैं, जो जीबी/टी1499.1-2017 और जीबी/टी1499.2-2018 जैसे राष्ट्रीय मानकों की आवश्यकताओं को पूरा करते हैं, जिससे संरचनात्मक भार वहन की सुरक्षा सुनिश्चित होती है।

शुनचेन इंडस्ट्रियल के कट और बेंड रिबर्स को "कच्चे माल प्रसंस्करण असेंबली" की एकीकृत आपूर्ति श्रृंखला बनाने के लिए अपने स्वयं के स्टील बार कॉइल्स, प्री एम्बेडेड स्टील प्लेट्स, बोल्ट और अन्य उत्पादों के साथ गहराई से एकीकृत किया जा सकता है। उत्पादों को लंबाई के अनुसार वर्गीकृत और बंडल किया जाता है, एक बंडल का वजन ≤ 50 किलोग्राम होता है, जिससे उन्हें निर्माण स्थलों पर संभालना, छांटना और स्टोर करना आसान हो जाता है, लंबी दूरी के परिवहन परिदृश्यों के लिए उपयुक्त होता है, अर्द्ध-तैयार उत्पादों के स्थिर प्रदर्शन को सुनिश्चित करना और विभिन्न परियोजना स्वीकृति आवश्यकताओं को पूरा करना होता है।

विवरण

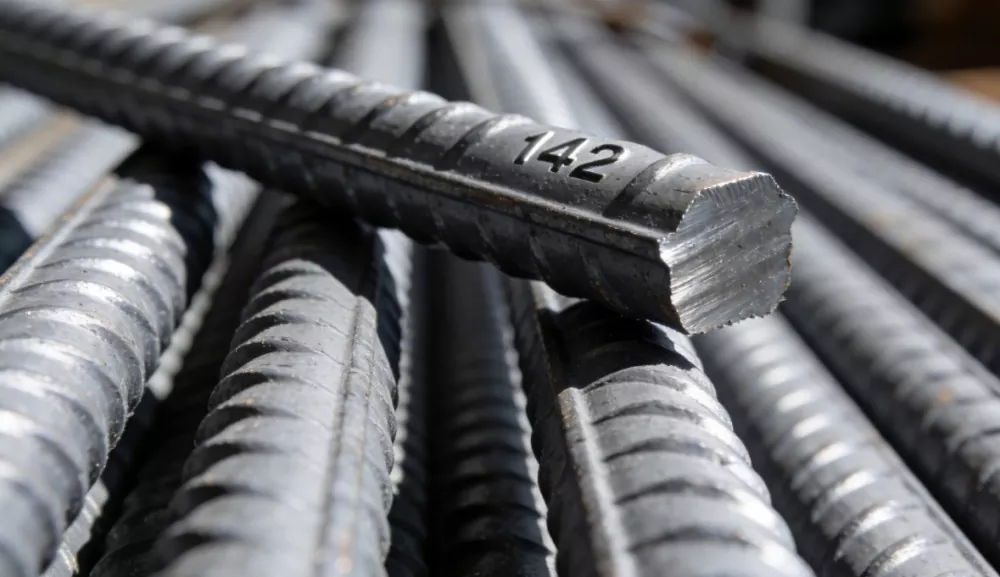

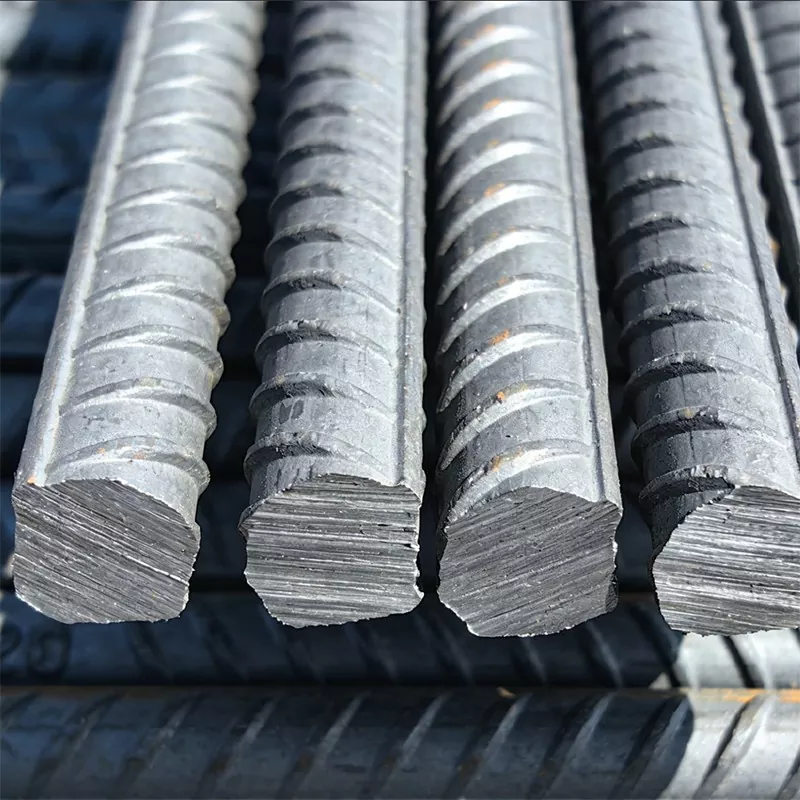

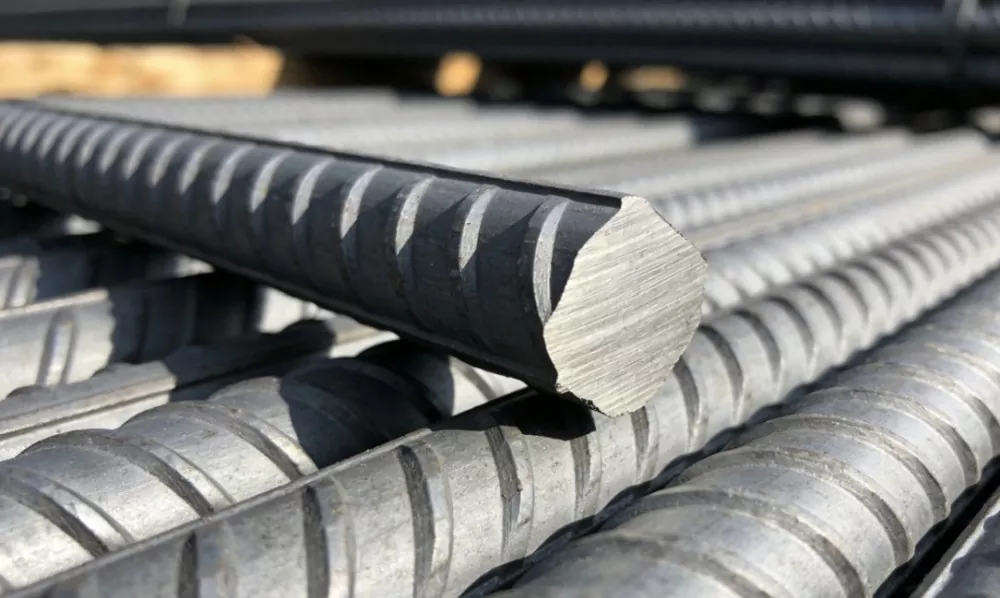

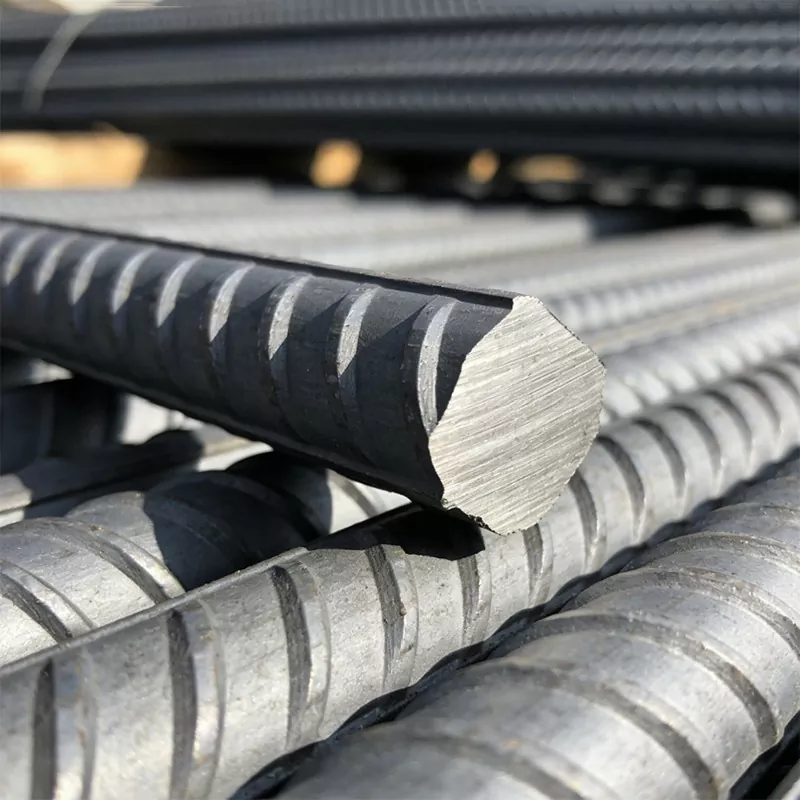

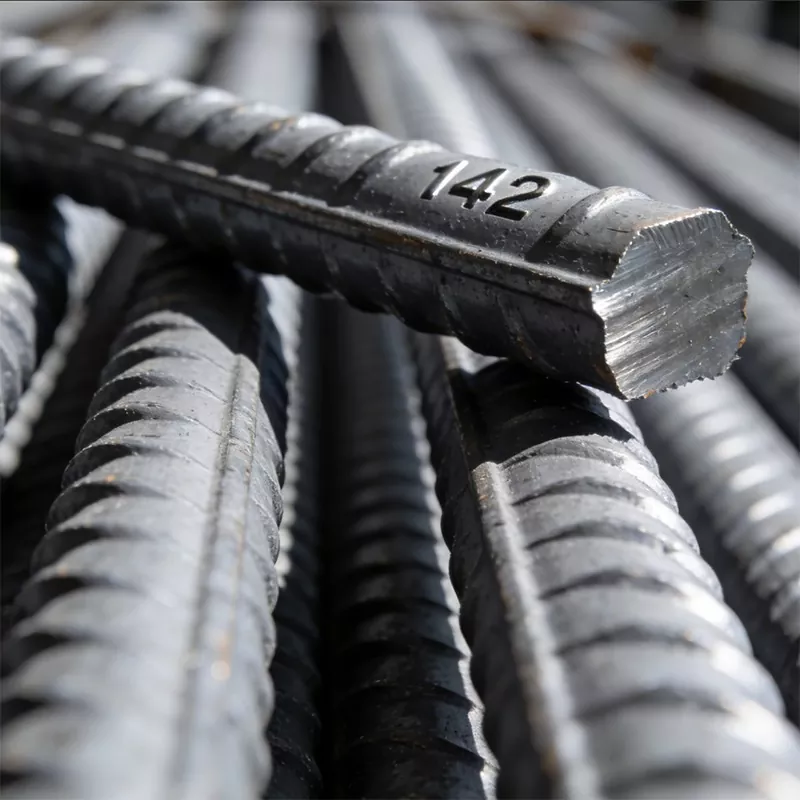

कट एंड बेंड रिबर्स एक तैयार उत्पाद है जो स्वचालित उपकरणों के माध्यम से कॉइल्स और स्ट्रेट बार्स में स्टील बार्स को सटीक रूप से काटकर बनाया जाता है। इसे परियोजना की आवश्यकताओं के अनुसार चिकनी और गड़गड़ाहट मुक्त कटौती, सटीक आयाम और कच्चे माल (एचपीबी 300, एचआरबी 400/500, आदि) के साथ सुसंगत सामग्री के साथ एक निश्चित लंबाई में संसाधित किया जाता है। यह एक प्रमुख अर्ध-तैयार उत्पाद है जिसका उपयोग सीधे निर्माण, बुनियादी ढांचे, फोटोवोल्टिक समर्थन और अन्य परिदृश्यों में सुदृढीकरण और कनेक्शन के लिए किया जाता है।

उत्पाद की विशेषताएँ

1. सटीक अनुकूलन निर्माण, डिजाइन चित्रों के अनुसार अनुकूलित लंबाई में रिबर्स को काटें और मोड़ें, ऑन-साइट माध्यमिक प्रसंस्करण की आवश्यकता के बिना सीधे कंक्रीट सुदृढीकरण, एम्बेडेड कनेक्शन इत्यादि की असेंबली आवश्यकताओं को पूरा करें

2. संरचनात्मक सुरक्षा सुनिश्चित करें, स्टील बार और घटकों के बीच फिट सुनिश्चित करने के लिए सटीक कटिंग और आकार नियंत्रण के साथ रिबार को काटें और मोड़ें, सुदृढीकरण और लोड-असर ट्रांसमिशन की अखंडता को मजबूत करें

3. निर्माण दक्षता में सुधार, ऑन-साइट मैनुअल कटिंग को कट और बेंड रिबर्स से बदलें, बड़े पैमाने पर संचालन को अनुकूलित करें, निर्माण अवधि को छोटा करें और श्रम हानि को कम करें;

4. "कच्चे माल प्रसंस्करण असेंबली" की एक एकीकृत आपूर्ति श्रृंखला बनाने के लिए स्टील कॉइल, एम्बेडेड स्टील प्लेट, बोल्ट और अन्य उत्पादों के साथ सहयोगात्मक मिलान और कनेक्शन।

उत्पाद के फायदे

1. सटीक आकार, सीएनसी स्वचालित कटिंग उपकरण का उपयोग करते हुए, ≤± 3 मिमी की लंबाई सहनशीलता के साथ, उच्च काटने की लंबवतता, कोई विरूपण गड़गड़ाहट नहीं, उच्च परिशुद्धता असेंबली के लिए उपयुक्त;

2. प्रदर्शन निष्ठा, काटने की प्रक्रिया स्टील बार की मेटलोग्राफिक संरचना को नुकसान नहीं पहुंचाती है, यांत्रिक गुण कच्चे माल के अनुरूप होते हैं, संरचनात्मक सुरक्षा सुनिश्चित करते हैं;

3. कुशल अनुकूलन, आवश्यकतानुसार विभिन्न लंबाई और विशिष्टताओं में कटौती करने में सक्षम, गोल और रिब्ड स्टील बार के साथ संगत, बहु दृश्य निर्माण के लिए उपयुक्त;

4. 0.5% की बैच प्रोसेसिंग हानि दर के साथ लागत कम करें और दक्षता बढ़ाएं, ऑन-साइट प्रोसेसिंग लिंक को खत्म करें और निर्माण अवधि को कम करने के लिए कच्चे माल की आपूर्ति के साथ वन-स्टॉप डिलीवरी प्राप्त करें।

तकनीकी निर्देश

अनुप्रयोग फ़ील्ड और मामले

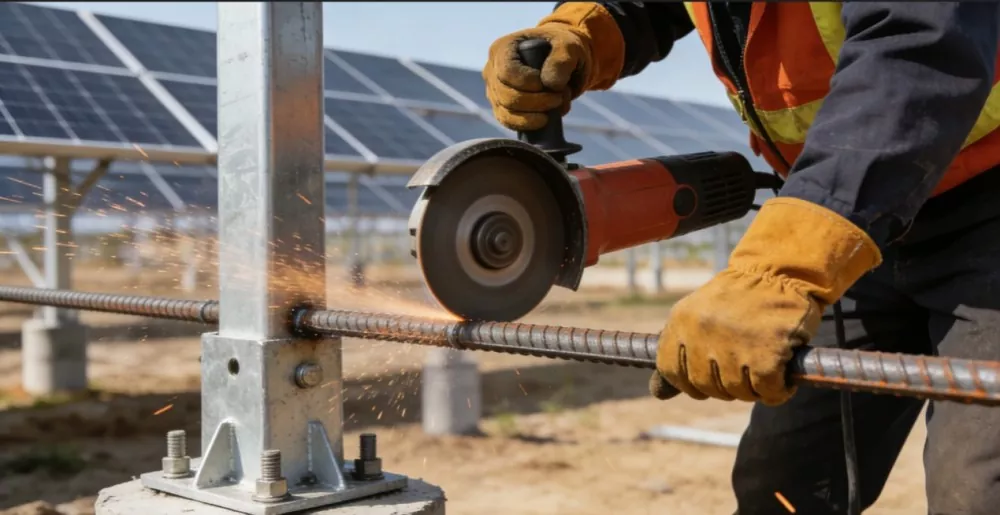

(1) फोटोवोल्टिक ब्रैकेट फाउंडेशन फ़ील्ड

मुख्य अनुप्रयोग: फोटोवोल्टिक बिजली संयंत्रों और लॉजिस्टिक्स पार्क फोटोवोल्टिक परियोजनाओं के बुनियादी सुदृढीकरण को अपनाना, स्टील बार कॉइल और एम्बेडेड बेस के साथ समन्वय करना, सटीक कटिंग स्टील बार प्रदान करना, और नींव और समर्थन के बीच कनेक्शन की स्थिरता सुनिश्चित करना। विशिष्ट मामला: शेडोंग प्रांत में एक फोटोवोल्टिक लॉजिस्टिक्स पार्क परियोजना ने एचआरबी 400 रिब्ड स्टील बार (व्यास 12 मिमी) का चयन किया, जिन्हें 1800 मिमी की दो अनुकूलित लंबाई में काटा और संसाधित किया गया था। सीएनसी स्वचालन के माध्यम से 2200 मिमी। लंबाई सहनशीलता ≤±3मिमी थी, और कट बिना किसी गड़गड़ाहट के चिकना था। कुल 28000 टुकड़ों को केवल 0.3% की हानि दर के साथ संसाधित किया गया। इनका उपयोग एम्बेडेड स्टील प्लेटों और सौर ब्रैकेट के साथ संयोजन में किया जाता है, और ऑन-साइट माध्यमिक प्रसंस्करण की आवश्यकता के बिना सीधे छत फोटोवोल्टिक नींव को मजबूत करने के लिए उपयोग किया जा सकता है। यह परियोजना निर्माण अवधि को 20% तक कम करने में मदद करता है और यह सुनिश्चित करता है कि नींव हवा और बर्फ भार प्रतिरोध के मानक को पूरा करती है।

(2) औद्योगिक संयंत्र सुदृढीकरण क्षेत्र

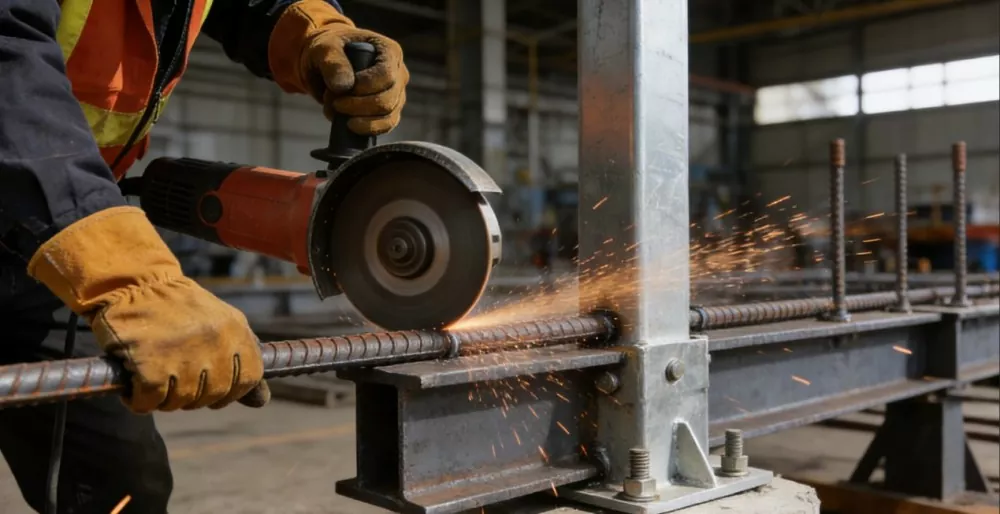

मुख्य अनुप्रयोग: कारखाने की इमारतों में बीम, कॉलम, फर्श स्लैब और उपकरण नींव को मजबूत करने के लिए उपयोग किया जाता है, डिजाइन चित्रों के अनुसार सटीक रूप से काटना, बड़े पैमाने पर निर्माण को अपनाना, और एम्बेडेड घटकों के साथ कारखाने के भवन की समग्र संरचनात्मक अखंडता में सहक्रियात्मक रूप से सुधार करना। विशिष्ट मामला: जियांग्सू प्रांत में एक इलेक्ट्रॉनिक कारखाने की एक निर्माण परियोजना, अनुकूलित एचपीबी 300 गोल स्टील बार (व्यास 8 मिमी, लंबाई 600 मिमी) और एचआरबी 400 रिब्ड स्टील बार (व्यास) 14 मिमी, लंबाई 3500 मिमी) काटने वाले टुकड़े, क्रमशः घेरा सुदृढीकरण और बीम और स्तंभों के मुख्य सुदृढीकरण के लिए उपयोग किए जाते हैं। कटिंग एज के लिए ≤ 0.5 ° के ऊर्ध्वाधर विचलन के साथ प्रसंस्करण दक्षता 550 टुकड़े/घंटा तक पहुंच जाती है। इसमें पूर्व एम्बेडेड घटकों के साथ उच्च स्तर की फिट, 99.8% की वेल्डिंग योग्यता दर और 320 टन का उपयोग है। यह फ़ैक्टरी उपकरण की भारी भार वहन आवश्यकताओं को पूरा करता है और कंक्रीट संरचनाओं के लिए डिज़ाइन विनिर्देशों का अनुपालन करता है।

(3) नगरपालिका पाइप गैलरी बुनियादी ढांचा क्षेत्र

मुख्य अनुप्रयोग: कट और बेंड रिबर्स भूमिगत पाइप गैलरी और सड़क सहायक सुविधाओं को मजबूत करने के लिए उपयुक्त हैं, जिनके लिए सटीक आकार और प्रदर्शन निष्ठा की आवश्यकता होती है, भूमिगत आर्द्र वातावरण का प्रतिरोध होता है, और बुनियादी ढांचा परियोजनाओं की दीर्घकालिक स्थायित्व सुनिश्चित होती है।

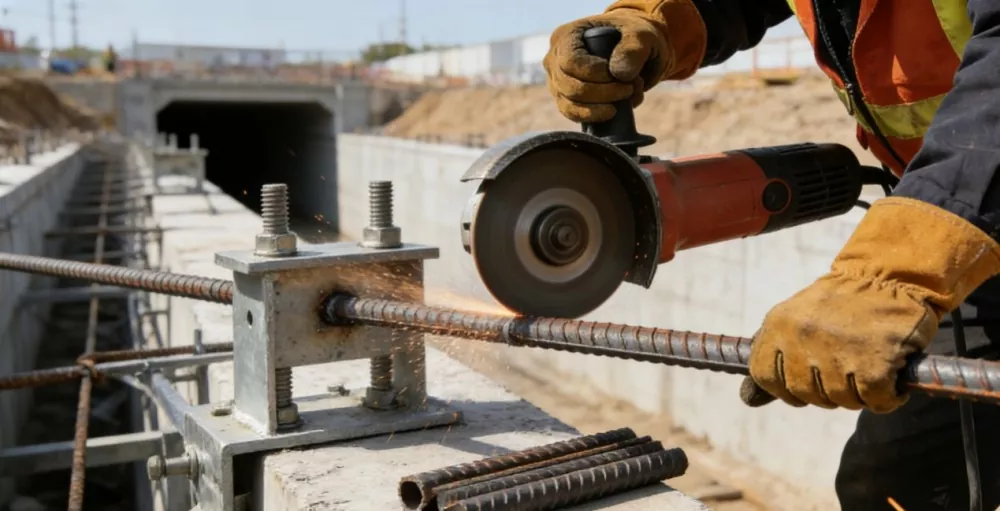

विशिष्ट मामला: तियानजिन के एक निश्चित शहर में राजनीतिक पाइप गैलरी परियोजना काटने और प्रसंस्करण के लिए एचआरबी500 उच्च शक्ति वाले स्टील बार (व्यास 10 मिमी) का उपयोग करती है, जिसकी अनुकूलित लंबाई 1500 मिमी से 4000 मिमी तक होती है। काटने के बाद, यांत्रिक गुण कच्चे माल के अनुरूप होते हैं, और उपज शक्ति ≥ 500MPa होती है। सतह पर लेपित सुरक्षात्मक परिवहन, निर्माण स्थल पर आसान छंटाई के लिए लंबाई के अनुसार बंडल किया गया, 180 टन के कुल वजन के साथ, सुदृढीकरण के लिए एम्बेडेड बोल्ट के साथ मिलान किया गया, पाइप गैलरी संरचना के दरार प्रतिरोध में प्रभावी ढंग से सुधार किया गया, भूमिगत आर्द्र स्थितियों के अनुकूल बनाया गया, और नगरपालिका इंजीनियरिंग स्वीकृति को सफलतापूर्वक पारित किया गया।

शुनचेन को क्यों चुना?

शुनचेन इंडस्ट्रियल के कट और बेंड रिबर्स को अपने स्वयं के स्टील बार कॉइल्स और अनुकूलित एम्बेडेड घटकों के साथ गहराई से समन्वयित किया गया है। उदाहरण के लिए, शेडोंग फोटोवोल्टिक लॉजिस्टिक्स पार्क परियोजना में, एचआरबी400 स्टील बार कॉइल को अनुकूलित लंबाई में काटा जाता है और सीधे फोटोवोल्टिक ब्रैकेट के पूर्व एम्बेडेड फाउंडेशन सुदृढीकरण के लिए उपयोग किया जाता है, जो पूर्व एम्बेडेड बेस के साथ सटीक रूप से मेल खाते हैं; तियानजिन नगरपालिका पाइप गैलरी परियोजना में, पाइप गैलरी सुदृढीकरण की सटीकता सुनिश्चित करने और एकीकृत निर्माण के कार्यान्वयन को सुविधाजनक बनाने के लिए कटे हुए एचआरबी500 स्टील बार का उपयोग एम्बेडेड बोल्ट के साथ किया जाता है।
