आंतरिक कोण त्रिज्या R≤0.3mm और ±0.1mm के भीतर आकार सहनशीलता के साथ निर्मित। ऊँची-ऊँची पर्दे वाली दीवारों, पुल इंजीनियरिंग और दोषरहित असेंबली और असाधारण भार-वहन क्षमता की आवश्यकता वाली सटीक मशीनरी के लिए आदर्श।

आर ≤ 0.3 मिमी भीतरी कोण त्रिज्या

±0.1मिमी आकार सहनशीलता

15%-20% उच्च झुकने की शक्ति

12%-30% वजन में कमी

समकोण वर्गाकार ट्यूब एक खोखली धातु प्रोफ़ाइल है जिसमें एक वर्गाकार या आयताकार क्रॉस-सेक्शन होता है और एक आंतरिक कोण सटीक रूप से 90° (तेज कोने त्रिज्या R≤0.5mm) तक पहुंचता है, जो पारंपरिक गोल वर्गाकार ट्यूब (R≥1.0mm) से अलग होता है। इसे कार्बन स्टील या स्टेनलेस स्टील का उपयोग करके कोल्ड बेंडिंग, हॉट रोलिंग या एक्सट्रूज़न के माध्यम से संसाधित किया जाता है। एक स्थिर संरचना और नियमित उपस्थिति के साथ, यह उच्च असेंबली सटीकता और यांत्रिक गुणों की मांग करने वाली बी2बी परियोजनाओं के लिए बिल्कुल उपयुक्त है। हमारी पूरी श्रृंखला का अन्वेषण करेंविशेष आकार का स्टीलकस्टम आवश्यकताओं के लिए.

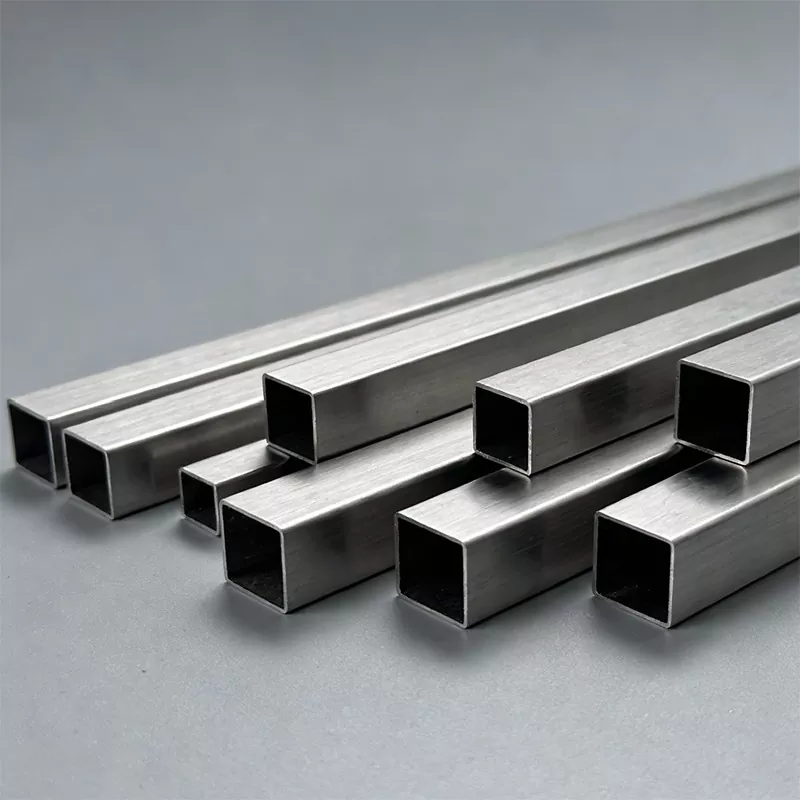

Right-angle square tube with sharp corners for precision structures

मुख्य लाभ और सत्यापित मामले

मिलीमीटर-स्तर की परिशुद्धता

उन्नत कोल्ड फॉर्मिंग तकनीक के माध्यम से, आंतरिक कोण त्रिज्या को ≤0.3 मिमी तक संपीड़ित किया जाता है, और घटक स्प्लिसिंग गैप को ≤0.1 मिमी तक नियंत्रित किया जाता है। यह परिशुद्धता सीधे ऑन-साइट मशीनिंग चरणों को कम करती है और असेंबली दक्षता को 30% से 50% तक बढ़ा देती है।

बेहतर संरचनात्मक प्रदर्शन

पारंपरिक गोल वर्ग ट्यूबों की तुलना में, तेज कोने वाले वर्ग ट्यूब की मरोड़ और झुकने की ताकत 15% से 20% तक बढ़ जाती है। खोखली संरचना 12% से 30% तक वजन घटाने का प्रभाव प्राप्त करती है, जिससे सामग्री लागत का अनुकूलन होता हैइस्पात संरचनाएँ.

प्रोजेक्ट केस: शेन्ज़ेन में 500-मीटर सुपर-टॉवर

Q345FR आग प्रतिरोधी वर्ग पाइप का उपयोग लोड-बेयरिंग फ्रेम के रूप में किया गया था। सीमलेस स्प्लिसिंग तकनीक के माध्यम से, 600 डिग्री सेल्सियस पर 70% उपज शक्ति प्रतिधारण दर हासिल की गई, जो अग्निरोधक कोटिंग के साथ 3 घंटे की अग्नि प्रतिरोध सीमा को पूरा करती है। इससे अग्निरोधी बोर्डों की खपत 30% कम हो गई और पारंपरिक योजनाओं की तुलना में निर्माण अवधि दो महीने कम हो गई।

तकनीकी निर्देश

निम्नलिखित पैरामीटर संदर्भ के रूप में कार्य करते हैं। इंजीनियरिंग समीक्षा पर अनुकूलित आकार और ग्रेड उपलब्ध हैं।

विशिष्टता श्रेणी	वस्तु	संदर्भ पैरामीटर	आवेदन टिप्पणी
अनुभाग का आकार	पार्श्व लंबाई सीमा (वर्ग)	10 मिमी × 10 मिमी से 200 मिमी × 200 मिमी	फर्नीचर/सटीक उपकरण के लिए छोटे आकार; पर्दे की दीवारों/पुलों के लिए बड़े आकार।
	पार्श्व लंबाई सीमा (आयत)	10 मिमी × 20 मिमी से 150 मिमी × 300 मिमी	शेल्फ बीम के लिए आयताकार खंड एक तरफ़ा झुकने प्रतिरोध पर ध्यान केंद्रित करता है।
	आंतरिक कोण की त्रिज्या (R)	पारंपरिक ≤0.5 मिमी; उच्च परिशुद्धता ≤0.3 मिमी	कठोर परिशुद्धता असेंबली आवश्यकताओं को पूरा करता है।
	आकार सहनशीलता	सामान्य ±0.5मिमी; परिशुद्धता ±0.1मिमी	स्वचालन उपकरण और सुपर ऊंची पर्दा दीवारों के लिए।
दीवार की मोटाई	पारंपरिक मोटाई	0.8 मिमी से 12 मिमी	हल्के ढांचे के लिए पतली दीवार वाली, भार वहन करने के लिए मोटी दीवार वाली।
	कस्टम मोटाई	न्यूनतम 0.3 मिमी, अधिकतम 15 मिमी	ट्रिम के लिए अल्ट्रा-थिन, ब्रिज स्टिफ़नर के लिए अल्ट्रा-थिक।
	मोटाई सहनशीलता	≤2मिमी: ±0.05~0.1मिमी; 2~6मिमी: ±0.1~0.2मिमी; >6मिमी: ±0.2~0.3मिमी	संरचनात्मक तनाव वितरण स्थिरता सुनिश्चित करता है।
भौतिक गुण	कार्बन स्टील श्रृंखला	Q235B, Q345B, Q690 उच्च शक्ति स्टील	Q690 उपज शक्ति ≥690MPa, भारी भार और वजन घटाने के लिए उपयुक्त।
	विशेष इस्पात श्रृंखला	Q345FR दुर्दम्य स्टील	600 डिग्री सेल्सियस पर 70% उपज शक्ति, 3 घंटे आग प्रतिरोध।
	मिश्र धातु श्रृंखला	304/316 स्टेनलेस स्टील, 6061 एल्यूमीनियम मिश्र धातु	संक्षारण प्रतिरोध के लिए स्टेनलेस, हल्के बाहरी उपयोग के लिए एल्यूमीनियम।
तकनीकी पैरामीटर	गठन प्रक्रिया	शीत गठन + स्थानीय ताप उपचार	तनाव एकाग्रता को कम करता है और स्थिरता में सुधार करता है।
	वेल्डिंग तकनीक	लेजर-आर्क हाइब्रिड वेल्डिंग	वेल्ड की चौड़ाई 2 मिमी, विरूपण 70% कम, थकान जीवन >2 मिलियन चक्र।
	सतह का उपचार	हॉट डिप गैल्वनाइजिंग, फ्लोरोकार्बन छिड़काव, एनोडाइजिंग	जंग के लिए जिंक, मौसम के लिए फ्लोरोकार्बन, एल्यूमीनियम के लिए एनोडाइजिंग।
यांत्रिक विशेषताएं	लचीलेपन की ताकत	समान विशिष्टता वाले गोल चौकोर पाइप से 15%~20% अधिक	अधिक समान तनाव वितरण।
	वजन घटाने का अनुपात	12%~30%	अत्यधिक ऊँची इमारतों और पुलों जैसी हल्की माँगों को अपनाता है।
	मौसम प्रतिरोधक	जिंक कोटिंग ≥80μm; फ्लोरोकार्बन नमक स्प्रे प्रतिरोध ≥1000h	दीर्घकालिक बाहरी उपयोग परिदृश्यों के अनुकूल।

अनुकूलन एवं अनुप्रयोग परिदृश्य

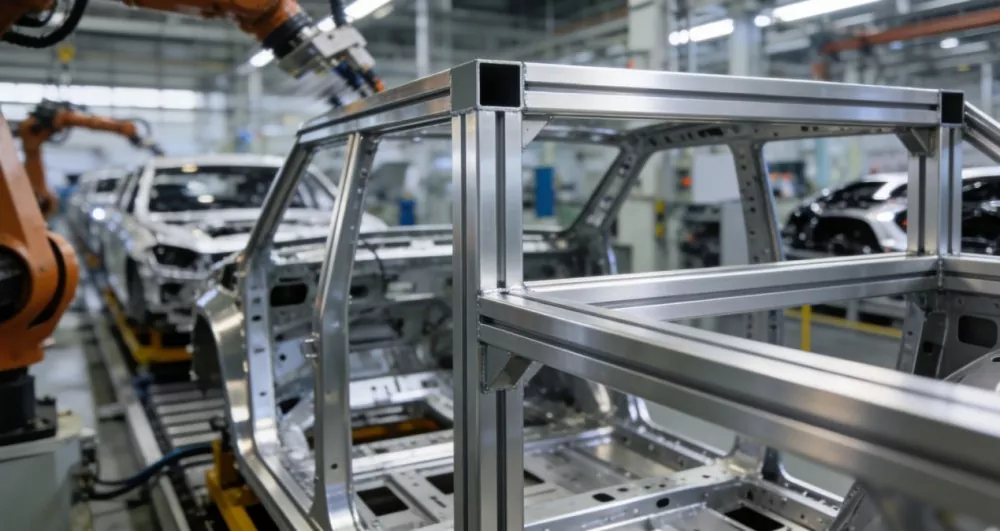

अनुकूलन क्षमताएं एप्लिकेशन सीमाओं का विस्तार करती हैं। उच्च शक्ति वाले स्टील से लेकर एल्यूमीनियम मिश्र धातु तक, और लेजर वेल्डिंग से लेकर फ्लोरोकार्बन छिड़काव तक, लचीले संयोजन विविध बी2बी जरूरतों को पूरा करते हैं। उदाहरण के लिए, 6061 एल्यूमीनियम मिश्र धातु वर्ग ट्यूब का उपयोग ऑटोमोबाइल वेल्डिंग रोबोट के आधार के लिए किया जाता है, जो ±0.1° कोण त्रुटि नियंत्रण के माध्यम से सटीक गाइड रेल स्थापना प्राप्त करता है।

Custom right-angle square tube for precision machinery

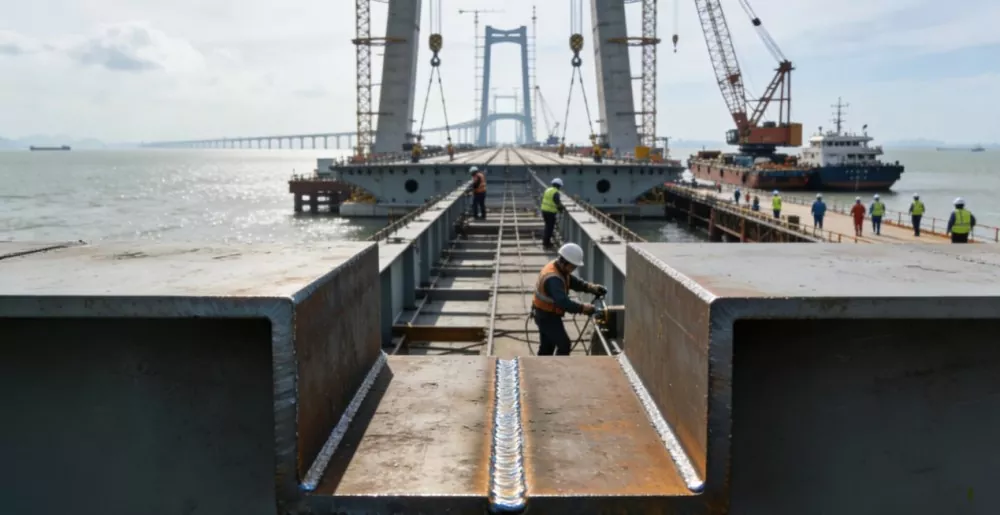

गहरे मध्य चैनल स्टील बॉक्स गर्डर के स्टिफ़नर में Q690 उच्च-शक्ति वर्गाकार ट्यूब का उपयोग करने के बाद, एक परत का वजन 1200 टन कम हो जाता है। लेजर-आर्क हाइब्रिड वेल्डिंग प्रक्रिया का थकान जीवन 2 मिलियन चक्र से अधिक है, जो पारंपरिक तरीकों की तुलना में 50% अधिक है। यह सामग्री ऊंची इमारतों, पुल इंजीनियरिंग और सटीक मशीनरी में लगातार अपना तकनीकी मूल्य साबित करती है।

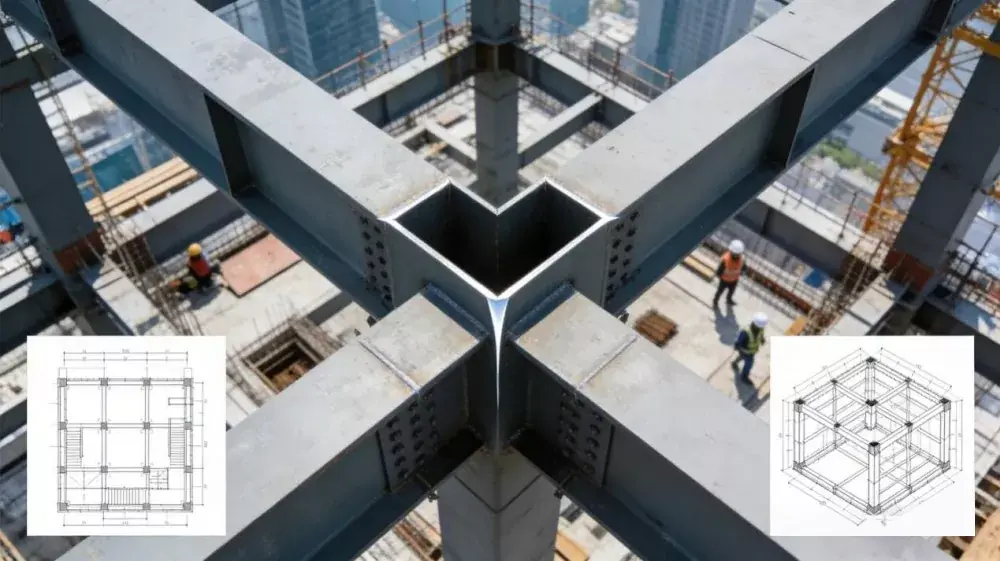

Right-angle square tube applications in high-rise building construction

शुनचेन उद्योग क्यों चुनें?

शुनचेन उद्योग को समकोण वर्गाकार ट्यूब क्षेत्र में महत्वपूर्ण लाभ हैं, जिसमें मुख्य प्रदर्शन और प्रसंस्करण सटीकता पारंपरिक उद्योग मानकों से बेहतर है। आंतरिक कोण त्रिज्या ≤0.3 मिमी है, और आकार सहिष्णुता ±0.1 मिमी के भीतर नियंत्रित होती है।

हम Q690 उच्च-शक्ति स्टील और Q345FR रिफ्रैक्टरी स्टील सहित समृद्ध सामग्री चयन की पेशकश करते हैं। सामान्य उत्पादों की तुलना में, झुकने की ताकत 15%-20% बढ़ जाती है जबकि वजन में 12%-30% की कमी आती है। हम समर्थन करते हैंपूर्ण-विनिर्देश अनुकूलनडिजिटल लचीले उत्पादन मोड पर भरोसा करना। आपके लिए तेजी से वितरण, सख्त गुणवत्ता नियंत्रण और पूर्ण निरीक्षण दस्तावेज सुनिश्चित करेंथोक ऑर्डर. हम एक के रूप में कार्य करते हैंफ़ैक्टरी-प्रत्यक्ष आपूर्तिकर्तासर्वोत्तम की गारंटी देने के लिएबी2बी उद्धरण.

अक्सर पूछे जाने वाले प्रश्नों

1. एक समकोण वर्गाकार ट्यूब को एक मानक वर्गाकार ट्यूब से क्या अलग करता है?

एक समकोण वर्ग ट्यूब में ≤0.5 मिमी का आंतरिक कोण त्रिज्या (आर) होता है, और उच्च-परिशुद्धता मॉडल के लिए ≤0.3 मिमी तक कम होता है। यह पारंपरिक वर्ग ट्यूबों की तुलना में काफी तेज है, जिसमें आमतौर पर R≥1.0mm का गोल कोने वाला त्रिज्या होता है। यह तेज़ कोना निर्बाध, अंतराल-मुक्त स्प्लिसिंग (अंतराल ≤0.1 मिमी) की अनुमति देता है, जो इसे उच्च-परिशुद्धता वास्तुशिल्प और मशीनरी अनुप्रयोगों के लिए आदर्श बनाता है।

2. थोक ऑर्डर के लिए कौन सी सामग्री और स्टील ग्रेड उपलब्ध हैं?

हम कार्बन स्टील श्रृंखला (Q235B, Q345B, Q690 उच्च शक्ति), विशेष दुर्दम्य स्टील (Q345FR), स्टेनलेस स्टील (304/316), और एल्यूमीनियम मिश्र धातु (6061) की आपूर्ति करते हैं। वजन घटाने की आवश्यकता वाले भारी भार वाले परिदृश्यों के लिए Q690 की अत्यधिक अनुशंसा की जाती है, जबकि 304/316 स्टेनलेस स्टील संक्षारक वातावरण के लिए आदर्श है।

3. लेजर-आर्क हाइब्रिड वेल्डिंग से उत्पाद को कैसे लाभ होता है?

हमारे समकोण वर्गाकार ट्यूब उन्नत लेजर-आर्क हाइब्रिड वेल्डिंग का उपयोग करते हैं। यह तकनीक वेल्ड की चौड़ाई को लगभग 2 मिमी तक सीमित कर देती है, वेल्डिंग विरूपण को 70% तक कम कर देती है, और थकान जीवन को 2 मिलियन चक्र से अधिक तक बढ़ा देती है। यह बेहतर संरचनात्मक अखंडता सुनिश्चित करता है, विशेष रूप से ब्रिज इंजीनियरिंग जैसे गतिशील लोड वातावरण में।

4. क्या आप अनुकूलित सतह उपचार प्रदान कर सकते हैं?

हाँ। हम हॉट-डिप गैल्वनाइजिंग (उत्कृष्ट जंग-रोधी प्रदर्शन के लिए), फ्लोरोकार्बन छिड़काव (यूवी और मौसम प्रतिरोध के लिए), और एनोडाइजिंग (विशेष रूप से एल्यूमीनियम मिश्र धातु मॉडल के लिए) प्रदान करते हैं। चुनाव आपके बाहरी प्रदर्शन की स्थितियों और सौंदर्य संबंधी आवश्यकताओं पर निर्भर करता है।

5. बड़े प्रोजेक्ट ऑर्डर के लिए लीड टाइम क्या है?

लीड समय कुल टन भार, सामग्री ग्रेड और विशिष्ट प्रसंस्करण आवश्यकताओं पर निर्भर करता है। मानक आकारों के लिए, यह आमतौर पर 15 से 25 दिनों तक होता है। हम बड़े पैमाने पर निर्माण परियोजनाओं के कड़े शेड्यूल को पूरा करते हुए तेजी से वितरण और सख्त गुणवत्ता नियंत्रण सुनिश्चित करने के लिए डिजिटल लचीले उत्पादन मोड का उपयोग करते हैं।

समकोण वर्गाकार ट्यूब के लिए कोटेशन का अनुरोध करें

अपने आवश्यक आयामों, सामग्री ग्रेड (जैसे, Q345B, Q690), दीवार की मोटाई और सतह के उपचार के साथ शुनचेन उद्योग से संपर्क करें। हमारी इंजीनियरिंग टीम आपके प्रोजेक्ट की समीक्षा करेगी और प्रतिस्पर्धी फ़ैक्टरी-डायरेक्ट कोटेशन प्रदान करेगी।
