बड़े व्यास का सर्पिल पाइप

शुनचेन के बड़े व्यास वाले सर्पिल पाइपों का निर्माण जीबी/टी9711 और एपीआई 5एल जैसे घरेलू और अंतरराष्ट्रीय मानकों के अनुसार किया जाता है, जिसमें स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए व्यापक गुणवत्ता निरीक्षण और तकनीकी सहायता होती है।

इन वर्षों में, शुनचेन ने लगातार उत्पाद गुणवत्ता, लचीले विनिर्देश अनुकूलन और एक कुशल लॉजिस्टिक्स प्रणाली के माध्यम से कई इंजीनियरिंग ग्राहकों का विश्वास अर्जित किया है। चाहे आप बड़े व्यास वाले सर्पिल पाइप खरीदना चाह रहे हों, सर्पिल वेल्डेड पाइप मूल्य निर्धारण के बारे में पूछताछ करना चाहते हों, या एक विश्वसनीय स्टील पाइप आपूर्तिकर्ता या इंजीनियरिंग पाइप निर्माता ढूंढना चाहते हों, शुनचेन उत्पाद चयन और कस्टम उत्पादन से लेकर डिलीवरी तक वन-स्टॉप सेवा प्रदान करता है, जिससे आपकी परियोजनाओं को कुशलतापूर्वक, सुरक्षित और विश्वसनीय रूप से संचालित करने में मदद मिलती है।

उत्पाद का निर्धारण

बड़े व्यास वाले सर्पिल पाइप (जिसे बड़े-बोर सर्पिल वेल्डेड पाइप के रूप में भी जाना जाता है) एक प्रकार का सर्पिल सीम स्टील पाइप है जो मुख्य कच्चे माल के रूप में उच्च गुणवत्ता वाली हॉट-रोल्ड स्ट्रिप स्टील शीट से बनाया जाता है। इसे कमरे के तापमान पर ठंडे एक्सट्रूज़न द्वारा बनाया जाता है और फिर स्वचालित डबल-वायर डबल-साइडेड जलमग्न आर्क वेल्डिंग प्रक्रिया का उपयोग करके वेल्ड किया जाता है। कोर परिभाषा मानक ≥ 711 मिमी (DN700 और ऊपर के नाममात्र व्यास के अनुरूप) का बाहरी व्यास है। इसे इंजीनियरिंग आवश्यकताओं के अनुसार 3620 मिमी तक के बाहरी व्यास या इससे भी बड़े विनिर्देशों के लिए अनुकूलित किया जा सकता है। यह एक मिश्रित प्रकार का स्टील उत्पाद है जो भार-वहन और परिवहन क्षमताओं को जोड़ता है। इसका मुख्य कार्य बड़ी मात्रा में तरल पदार्थ (जैसे पानी, तेल, गैस, सीवेज, आदि) के लंबी दूरी, उच्च-स्थिरता परिवहन को प्राप्त करना है, और जटिल कामकाजी परिस्थितियों और कठोर वातावरण के अनुकूल बड़े पैमाने की परियोजनाओं के लिए संरचनात्मक समर्थन घटक के रूप में भी काम कर सकता है। अपनी अनूठी सर्पिल संरचना डिजाइन के साथ, यह कुशल उत्पादन और बड़े-बोर पाइप सामग्री के स्थिर अनुप्रयोग में उद्योग के अंतर को भरता है, और व्यापक रूप से विभिन्न बुनियादी ढांचे और औद्योगिक परिदृश्यों में उपयोग किया जाता है।

सरल शब्दों में, बड़े व्यास वाला सर्पिल पाइप "बड़े पैमाने की परियोजनाओं में परिवहन के लिए बड़ी धमनी + संरचनात्मक समर्थन ढांचा" है - यह विभिन्न मीडिया को कुशलतापूर्वक परिवहन कर सकता है, बड़े प्रवाह परिवहन की मांग को पूरा कर सकता है, और उच्च दबाव, भारी भार और जटिल भूवैज्ञानिक प्रभावों का सामना कर सकता है। यह पहाड़ों, तटों और रेगिस्तानों जैसे विभिन्न जटिल निर्माण वातावरणों के लिए उपयुक्त है। यह ऊर्जा, जल संरक्षण, नगरपालिका और बुनियादी ढांचे को जोड़ने वाली मुख्य बुनियादी पाइप सामग्री है।

मुख्य विक्रय बिंदु

बड़े-व्यास वाले सर्पिल ट्यूब में सुरक्षा, लचीलेपन, अर्थव्यवस्था, सुविधा और अनुपालन सहित उत्कृष्ट मुख्य लाभ हैं: इसके वेल्ड सीम सर्पिल रेखा के साथ समान रूप से वितरित होते हैं, और तनाव समान रूप से फैला हुआ होता है। इसे Q235B और X80 जैसे उच्च गुणवत्ता वाले स्टील सब्सट्रेट्स के साथ-साथ 3PE और FBE जैसे जंग-रोधी उपचारों के साथ जोड़ा गया है। यह दबाव और निर्माण को झेलने में सक्षम है, इसमें उच्च सुरक्षा है और यह 30 से अधिक वर्षों तक चल सकता है। यह उच्च दबाव, भारी भार और मजबूत संक्षारण जैसी कठोर कामकाजी परिस्थितियों के लिए उपयुक्त है। विनिर्देश व्यापक हैं, बाहरी व्यास में 711 मिमी से 3620 मिमी तक, दीवार की मोटाई में 6 मिमी से 60 मिमी और एकल पाइप की लंबाई में 6 मीटर से 18 मीटर तक, जिसे लचीले ढंग से अनुकूलित किया जा सकता है। इसे बेहद मजबूत अनुकूलनशीलता के साथ इंजीनियरिंग मीडिया, दबाव ग्रेड और निर्माण वातावरण के आधार पर विशिष्ट सामग्रियों और प्रक्रियाओं के अनुरूप बनाया जा सकता है। यह रोलिंग और स्वचालित जलमग्न आर्क वेल्डिंग तकनीक द्वारा निरंतर उत्पादन को अपनाता है, जिससे उच्च उत्पादन दक्षता प्राप्त होती है। समान व्यास के सीमलेस स्टील पाइप की तुलना में, कीमत 20% -30% कम हो जाती है, और स्थापना सुविधाजनक है, जिससे कुल परियोजना लागत काफी कम हो जाती है। पाइप सामग्री में उत्कृष्ट कठोरता होती है, जो पहाड़ों और तटों जैसे जटिल इलाकों में ठंड में झुकने की अनुमति देती है। मानकीकृत वेल्डिंग इंटरफेस में अच्छा सीलिंग प्रदर्शन, उच्च निर्माण दक्षता और कम कठिनाई होती है। संपूर्ण उत्पादन प्रक्रिया GB/T9711 और API 5L जैसे राष्ट्रीय और अंतर्राष्ट्रीय मानकों का पालन करती है। कच्चे माल से लेकर तैयार उत्पादों तक, पूर्ण प्रक्रिया नियंत्रण लागू किया जाता है, कई परीक्षण गुणवत्ता अनुपालन सुनिश्चित करते हैं, और विभिन्न प्रमुख परियोजनाओं की जरूरतों को पूरी तरह से पूरा करते हुए पूर्ण योग्यता प्रमाण पत्र और परीक्षण रिपोर्ट प्रदान की जा सकती हैं।

तकनीकी निर्देश

कोर GB/T9711-2017 "पेट्रोलियम और प्राकृतिक गैस उद्योग के लिए पाइपलाइन परिवहन स्टील पाइप", GB/T 3091-2015 "कम दबाव वाले द्रव संचरण के लिए वेल्डेड स्टील पाइप", API 5L, SY/T5037, आदि के मानकों का पालन करता है। नियमित विनिर्देश इस प्रकार हैं, और विशेष विशिष्टताओं को आवश्यकतानुसार अनुकूलित किया जा सकता है:

1. कोर आकार विनिर्देश

2. सामग्री विशिष्टताएँ

3. दबाव रेटिंग

दबाव की गणना GB50251 मानक का पालन करती है और बार्लो सूत्र का उपयोग करती है: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

उनमें से:

पी -- डिजाइन दबाव

डी-पाइप का बाहरी व्यास

एस-सामग्री की उपज शक्ति

ई - वेल्डिंग गुणांक (सर्पिल वेल्डेड पाइप के लिए, यह 0.9 है)

आवेदन क्षेत्र और मामले

बड़े-व्यास वाले सर्पिल ट्यूब, स्थायित्व, लचीली विशिष्टताओं और उच्च लागत-प्रभावशीलता के अपने फायदे के साथ, ऊर्जा संचरण, जल संरक्षण परियोजनाओं, नगरपालिका निर्माण, बुनियादी ढांचा परियोजनाओं और औद्योगिक उत्पादन सहित पांच मुख्य क्षेत्रों में व्यापक रूप से लागू होते हैं। वे विभिन्न प्रमुख परियोजनाओं और जटिल परिदृश्यों के लिए उपयुक्त हैं। परिदृश्य स्पष्टीकरण के साथ फ़ील्ड और वास्तविक मामलों का विस्तृत परिचय निम्नलिखित है:

मुख्य अनुप्रयोग फ़ील्ड

1.ऊर्जा संचरण क्षेत्र (मुख्य अनुप्रयोग परिदृश्य)

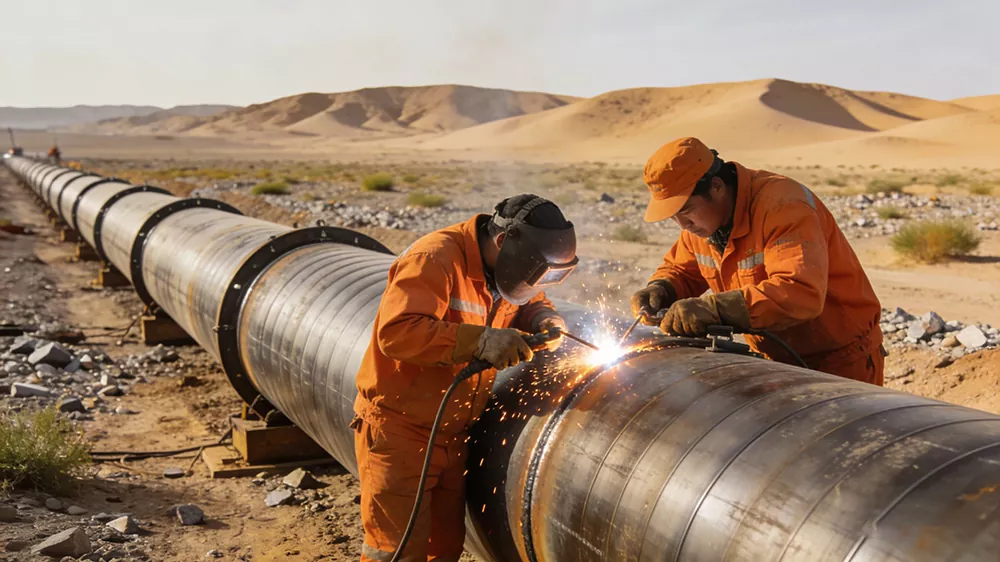

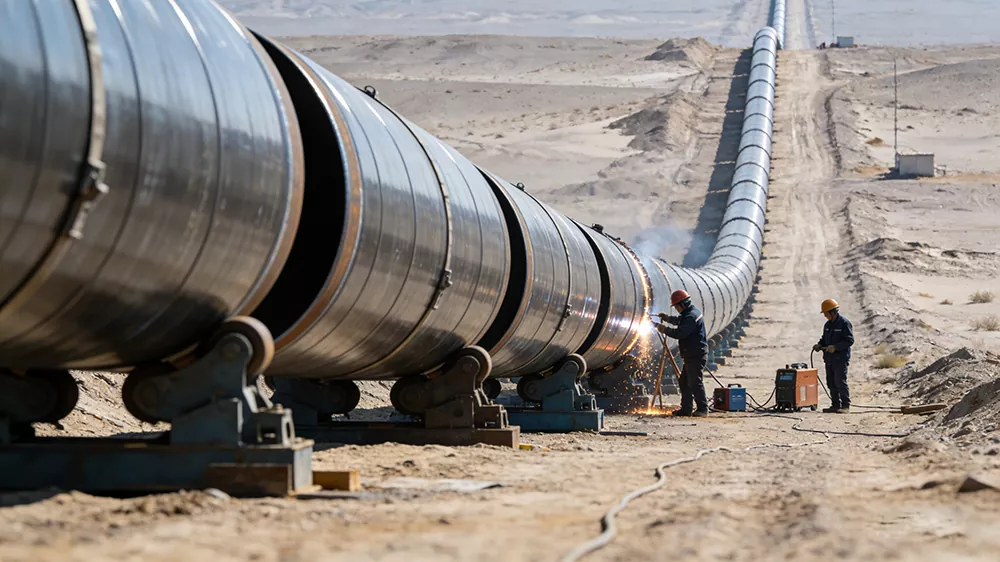

संगत मीडिया: कच्चा तेल, प्राकृतिक गैस, परिष्कृत तेल, कोलबेड मीथेन, भाप, आदि। मुख्य आवश्यकता उच्च दबाव, लंबी दूरी और रिसाव मुक्त परिवहन है। यह रेगिस्तान, पठार और पहाड़ों जैसे जटिल इलाकों के लिए उपयुक्त है। यह अत्यधिक तापमान अंतर और भूवैज्ञानिक निपटान प्रभावों का सामना कर सकता है। यह ऊर्जा संचरण की "मुख्य धमनी" है और इसका व्यापक रूप से लंबी दूरी की पाइपलाइनों के निर्माण में उपयोग किया जाता है। यह प्रभावी ढंग से परिवहन दक्षता में सुधार कर सकता है, ऊर्जा हानि को कम कर सकता है, समग्र परियोजना लागत को कम कर सकता है, सेवा जीवन का विस्तार कर सकता है और रखरखाव निवेश को कम कर सकता है। दृश्य विवरण: गोबी रेगिस्तान में लंबी दूरी की प्राकृतिक गैस पाइपलाइन के निर्माण स्थल पर, बड़े व्यास वाले सर्पिल पाइपों की पंक्तियाँ बड़े करीने से बिछाई गई हैं, और श्रमिक वेल्डिंग और कनेक्शन संचालन कर रहे हैं; तेल क्षेत्र से तेल के लिए पाइपलाइन बिछाने वाली साइट पर, पाइप सामग्री की सतह उच्च अंत विरोधी जंग तकनीक को अपनाती है, जो तेल क्षेत्र के जटिल संक्षारक वातावरण के लिए उपयुक्त है, यह सुनिश्चित करती है कि तेल रिसाव के बिना परिवहन किया जाता है।

2. जल संरक्षण इंजीनियरिंग का क्षेत्र

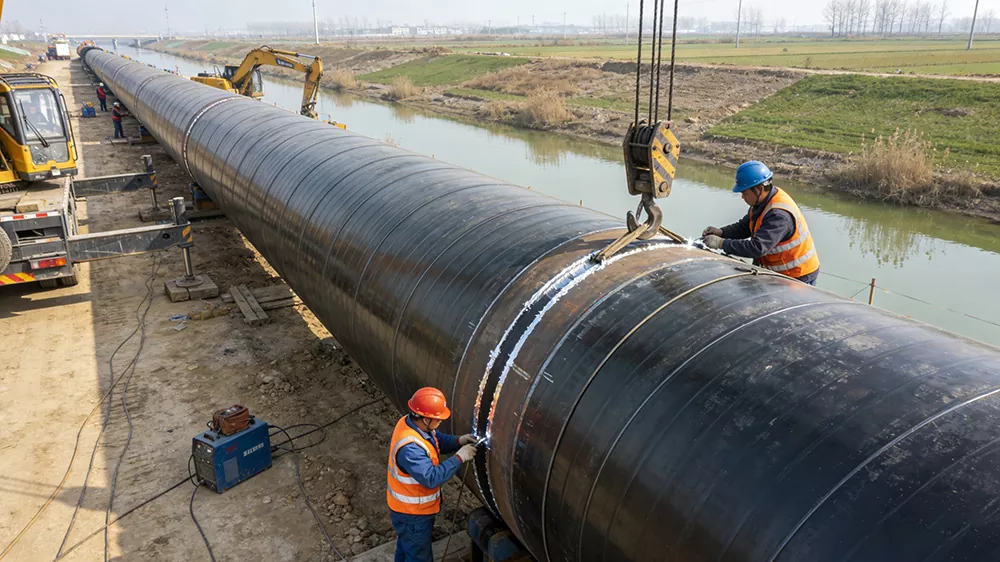

लागू परिदृश्य: बड़े पैमाने पर जल मोड़ परियोजनाएं, जल अंतरण परियोजनाएं, बाढ़ नियंत्रण और जल निकासी परियोजनाएं, खेत की सिंचाई के लिए मुख्य पाइपलाइन, पीने के पानी के लिए जल आपूर्ति परियोजनाएं, द्वीप जल आपूर्ति परियोजनाएं इत्यादि। मुख्य आवश्यकताएं उच्च प्रवाह क्षमता, संक्षारण प्रतिरोध और जल दबाव प्रतिरोध हैं। उन्हें नदी तल, नमक-प्रभावित भूमि आदि जैसे जटिल वातावरणों के लिए अनुकूलित किया जा सकता है। वे पानी के कटाव और भूवैज्ञानिक गिरावट का प्रभावी ढंग से विरोध कर सकते हैं, जल संसाधनों के स्थिर संचरण को सुनिश्चित कर सकते हैं और जल संरक्षण परियोजनाओं के सुरक्षित संचालन की गारंटी दे सकते हैं। वे प्रमुख राष्ट्रीय जल संरक्षण परियोजनाओं में महत्वपूर्ण सहायक भूमिका निभाते हैं। दृश्य विवरण: जिंगहाई जल मोड़ परियोजना के निर्माण स्थल पर, मुख्य पाइपलाइन बिछाने के लिए बड़े व्यास वाले सर्पिल पाइप का उपयोग किया जाता है। पाइप नदियों या खेत से होकर गुजरते हैं, और कर्मचारी इंटरफ़ेस सीलिंग उपचार करते हैं। द्वीप जल आपूर्ति परियोजना स्थल पर, समुद्री जल के कटाव को रोकने और द्वीप और मुख्य भूमि के बीच जल संसाधनों के अंतर्संबंध को प्राप्त करने के लिए 3PE जंग-रोधी तकनीक वाले बड़े-व्यास वाले सर्पिल पाइपों का उपयोग किया जाता है।

विशिष्ट मामला

केस 1: पश्चिम से पूर्व गैस ट्रांसमिशन की एक शाखा लाइन परियोजना (ऊर्जा परिवहन क्षेत्र में)

परियोजना की आवश्यकताएँ: लंबी दूरी की उच्च दबाव वाली प्राकृतिक गैस पाइपलाइन बिछाने की आवश्यकता है, जो रेगिस्तान और पहाड़ों जैसे जटिल इलाकों के लिए उपयुक्त हो। पाइप सामग्री का दबाव-असर ग्रेड ≥ 6.3 एमपीए होना चाहिए, भूगर्भीय धंसाव और संक्षारण के लिए प्रतिरोधी होना चाहिए, और यह सुनिश्चित करने के लिए कि पाइपलाइन लंबे समय तक रिसाव के बिना संचालित हो, बैचों में जल्दी से आपूर्ति करने में सक्षम होना चाहिए।

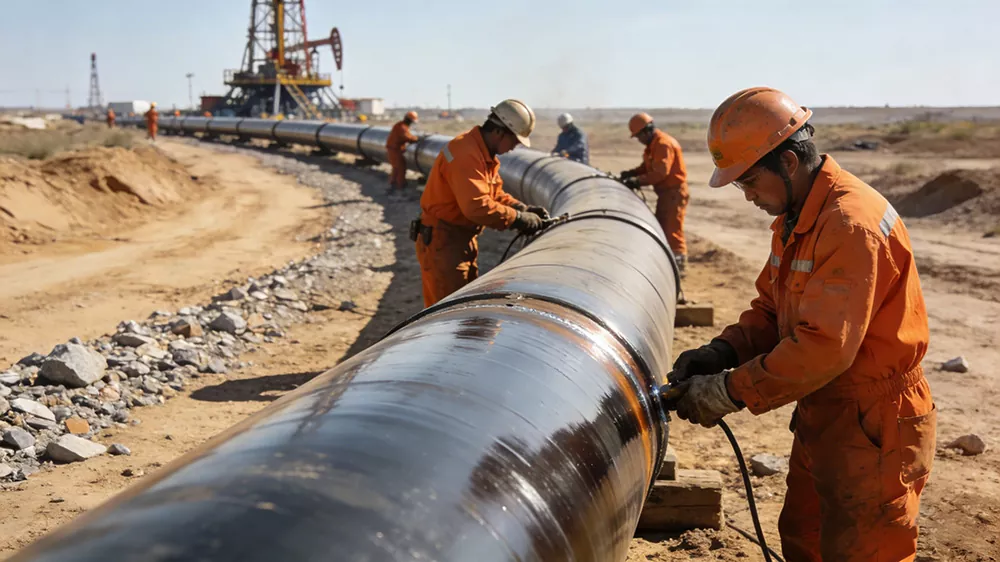

उत्पाद अनुप्रयोग: X80 स्टील ग्रेड बड़े व्यास वाले सर्पिल पाइप का चयन किया गया, जिसका बाहरी व्यास 1220 मिमी और दीवार की मोटाई 22 मिमी थी। 3PE जंग-रोधी प्रक्रिया + कैथोडिक सुरक्षा तकनीक अपनाई गई। उच्च दबाव परिवहन की आवश्यकताओं को पूरा करते हुए, 120 किलोमीटर से अधिक की पाइपलाइन लंबाई को कवर करते हुए, कुल 8,000 टन से अधिक की आपूर्ति की गई, और 100% योग्यता के साथ, वेल्ड को अल्ट्रासोनिक और एक्स-रे के दोहरे गैर-विनाशकारी परीक्षण से गुजरना पड़ा। दृश्य:

केस 2: जिंग-हुई जल मोड़ परियोजना की एक मुख्य पाइपलाइन परियोजना (जल संरक्षण इंजीनियरिंग के क्षेत्र में)

परियोजना की आवश्यकताएँ: बड़े पैमाने पर साफ़ जल परिवहन प्राप्त करने के लिए बड़े पैमाने पर जल मोड़ मुख्य पाइपलाइन की आवश्यकता है, जो नदी पार करने और खेत बिछाने के परिदृश्यों के लिए उपयुक्त हो। पाइप सामग्री गैर विषैले, संक्षारण प्रतिरोधी होनी चाहिए, उसका व्यास बड़ा होना चाहिए, नाममात्र व्यास DN2000 होना चाहिए। इंटरफेस की संख्या को कम करने और निर्माण दक्षता में सुधार के लिए अनुकूलित 18 मीटर मानक-लंबाई पाइप सामग्री की आवश्यकता होती है।

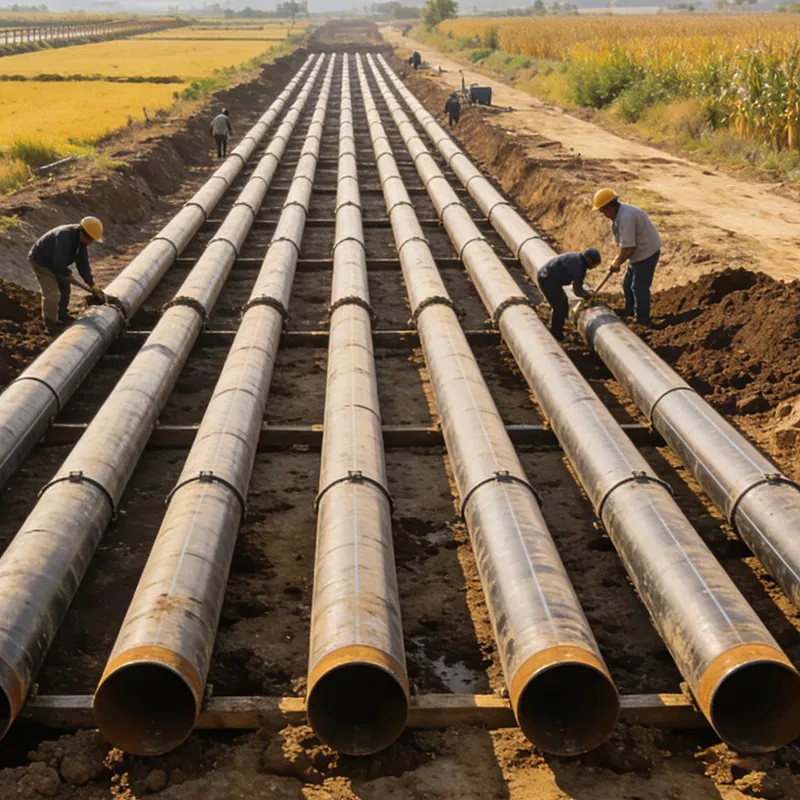

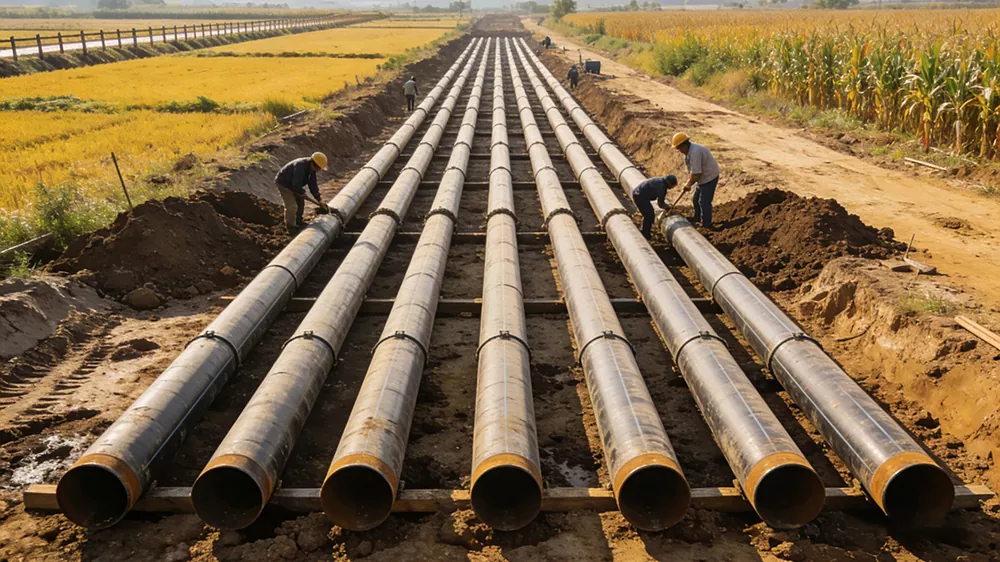

उत्पाद अनुप्रयोग: बड़े व्यास वाले सर्पिल पाइपों के लिए Q345B सामग्री का चयन करें, जिसका बाहरी व्यास 2020 मिमी और दीवार की मोटाई 18 मिमी है। पीने के पानी में कोई द्वितीयक प्रदूषण न हो यह सुनिश्चित करने के लिए IPN8710 पेयजल ग्रेड एंटी-जंग प्रक्रिया अपनाई जाती है। नदियों और खेतों में मुख्य पाइपलाइन बिछाने के लिए अनुकूलित 18 मीटर मानक-लंबाई वाली पाइप सामग्री प्रदान की जाती है, जो कुल 5,000 टन से अधिक है। दृश्य:

पैकेजिंग और शिपिंग

1. पैकेजिंग मानक (बड़े व्यास और भारी वजन वाली विशेषताओं के लिए उपयुक्त, सुरक्षा और सुविधा को ध्यान में रखते हुए)

2. वितरण विशिष्टताएँ (दक्षता, सुरक्षा और लागत को ध्यान में रखते हुए, और बड़े-व्यास पाइपों की परिवहन विशेषताओं के अनुकूल)

(1)परिवहन का तरीका

(2) लोडिंग आवश्यकताएँ

लोड करने से पहले, पाइप पैकेजिंग की अखंडता और जंग-रोधी कोटिंग की स्थिति की जांच करें। यह पुष्टि करने के बाद कि कोई क्षति नहीं हुई है, पाइपों को परिवहन वाहक पर आसानी से उठाएं। फिक्सेशन के लिए स्टील वायर रस्सियों और रबर पैड का उपयोग करें। जंग-रोधी कोटिंग पर स्टील के तार की रस्सियों को लपेटने से बचें (पृथक करने के लिए रबर पैड का उपयोग करें)। यह उठाने और परिवहन के दौरान जंग-रोधी कोटिंग को होने वाले नुकसान को रोकने और निचोड़ने के कारण पाइपों के विरूपण से बचने के लिए है। पाइपों को साफ-सुथरे ढंग से लगाएं। समान विनिर्देश के पाइपों को एक साथ समूहित करें। उन्हें लंबाई और मोटाई के अनुसार व्यवस्थित करें, और मिश्रित लोडिंग के कारण होने वाली टक्कर क्षति से बचने के लिए उन्हें अलग-अलग रखें। सुनिश्चित करें कि बाहरी वस्तुओं को पाइप में प्रवेश करने से रोकने के लिए अंतिम प्लग सुरक्षित रूप से सील किए गए हैं।

(3) आपूर्ति चक्र और वितरण

(4)परिवहन आश्वासन और बिक्री के बाद सेवा

परिवहन प्रक्रिया के दौरान, वास्तविक समय पर नज़र रखी जाती है, और परिवहन में देरी या पाइप क्षति से बचने के लिए परिवहन स्थान और पाइप की स्थिति वास्तविक समय में प्रदान की जाती है। परिवहन के दौरान पैकेजिंग क्षति, पाइप खरोंच, विरूपण आदि के मामले में, हम तुरंत पुनः वितरण या साइट पर मरम्मत की व्यवस्था करेंगे ताकि यह सुनिश्चित किया जा सके कि यह ग्राहकों की निर्माण प्रगति को प्रभावित नहीं करता है। लंबी दूरी और जटिल सड़क स्थितियों वाले परिवहन के लिए, ग्राहक के अधिकारों और हितों की व्यापक सुरक्षा के लिए पर्याप्त कार्गो परिवहन बीमा खरीदा जाएगा।

हैंडओवर और बिक्री के बाद: हैंडओवर पूरा होने के बाद, पेशेवर पाइप भंडारण सुझाव प्रदान किए जाएंगे (जैसे कि खुली हवा में सूरज और बारिश के लंबे समय तक संपर्क से बचना, तेज वस्तुओं द्वारा खरोंच से बचने के लिए जंग-रोधी पाइप, जमीन के साथ जंग के संपर्क को रोकने के लिए भंडारण के लिए नीचे को ऊपर उठाना, आदि), और यदि बाद में स्थापना या परीक्षण से संबंधित कोई प्रश्न हैं, तो तकनीशियनों को तुरंत कनेक्ट करने और उत्तर देने की व्यवस्था की जाएगी।

शुनचेन को चुनने के फायदे

इसमें मजबूत दबाव प्रतिरोध है, सर्पिल वेल्ड सीम में समान तनाव वितरण, विरूपण और निपटान के लिए उत्कृष्ट प्रतिरोध है। यह उच्च दबाव वाली लंबी दूरी के परिवहन और जटिल भूमिगत वातावरण के लिए उपयुक्त है। विनिर्देश पूर्ण हैं, और पाइप व्यास और दीवार की मोटाई को बड़े-व्यास वाली परियोजनाओं की आवश्यकताओं को पूरा करने के लिए आवश्यकतानुसार अनुकूलित किया जा सकता है। घने वेल्ड और अच्छे सीलिंग प्रदर्शन के साथ, डबल-पक्षीय जलमग्न आर्क वेल्डिंग का उपयोग करके वेल्डिंग की गुणवत्ता स्थिर है। गुणवत्ता सुनिश्चित करने के लिए पूरी प्रक्रिया को गैर-विनाशकारी परीक्षण की गारंटी दी जाती है। उत्पादन क्षमता अधिक है, सामग्री ठोस है, और एक ही व्यास के सीमलेस पाइप और सीधे सीम पाइप की तुलना में इसका लागत-प्रदर्शन अनुपात अधिक है। इसे 3PE और एपॉक्सी जैसे विभिन्न जंग रोधी उपचारों के साथ जोड़ा जा सकता है, जो लंबे समय तक सेवा जीवन के साथ तेल और गैस, नगरपालिका और रासायनिक उद्योगों जैसे परिदृश्यों के लिए उपयुक्त है। सेवा प्रणाली पूर्ण है, योजना डिजाइन, उत्पादन अनुकूलन से लेकर रसद वितरण, ऑन-साइट तकनीकी सहायता तक, यह पूरी प्रक्रिया का पालन करती है, और बिक्री के बाद की प्रतिक्रिया समय पर होती है, जो परियोजना के स्थिर संचालन के लिए विश्वसनीय गारंटी प्रदान करती है।

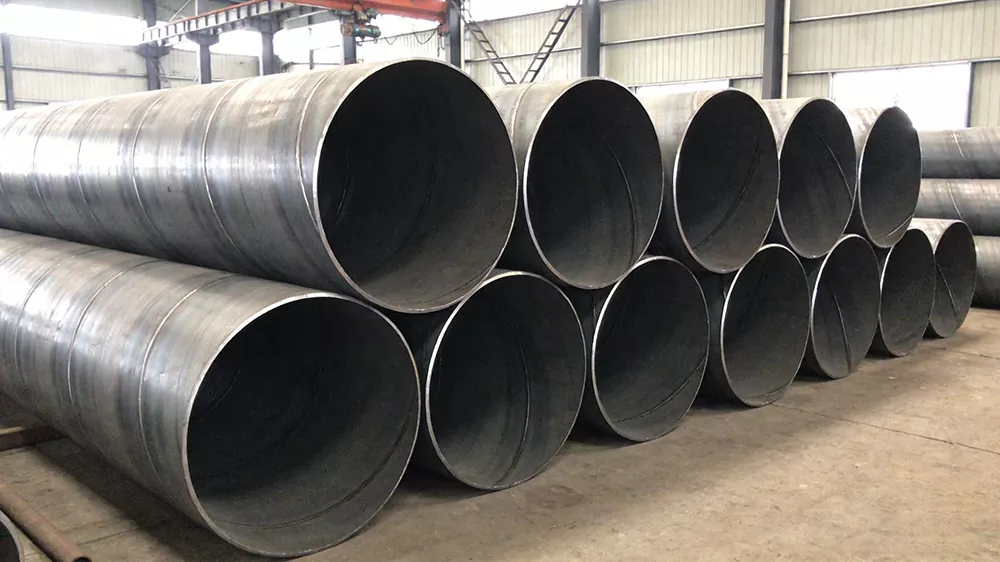

उत्पाद चित्रण：
