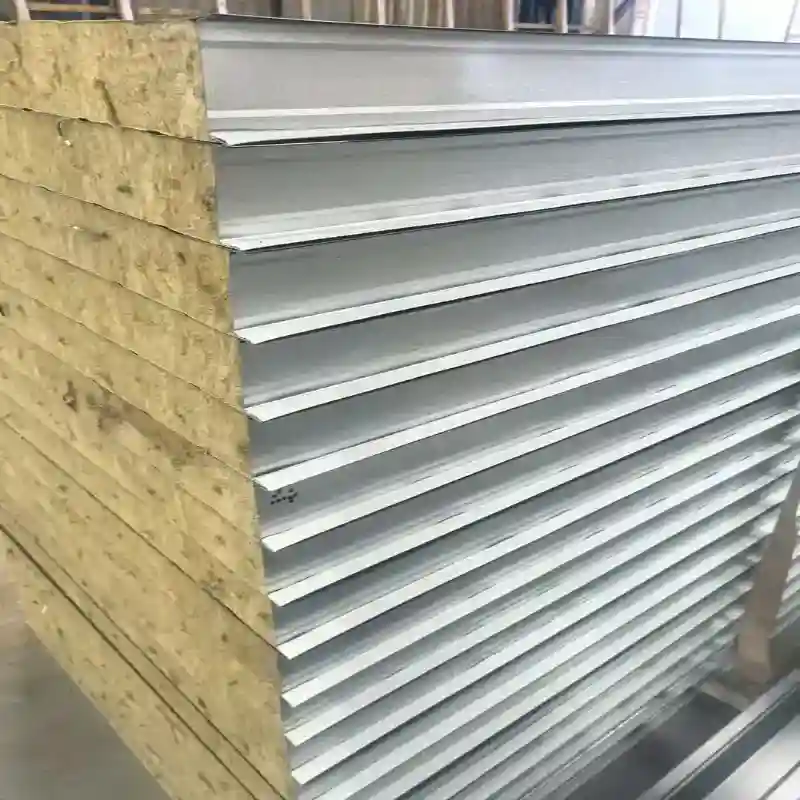

धातु समग्र छत पैनल

शुनचेन मेटल कम्पोजिट रूफ पैनल औद्योगिक संयंत्रों, गोदामों, कोल्ड स्टोरेज और वाणिज्यिक भवनों के लिए एक एकीकृत छत समाधान प्रदान करता है। टिकाऊ धातु की खाल और इंसुलेटेड कोर (50-200 मिमी) के निरंतर लेमिनेशन की विशेषता, यह ऊर्जा दक्षता को अधिकतम करते हुए अतिरिक्त ऑन-साइट परतों को समाप्त करता है। 450,000 टन की समूह क्षमता द्वारा समर्थित, यह पूर्ण कस्टम स्पेक्स और तेज़ डिलीवरी प्रदान करता है।

प्रमुख विशेषताऐं

एकीकृत थर्मल इन्सुलेशन

इंसुलेटेड कोर धातु की चादरों के बीच घिरा हुआ है, जिससे छत पर निरंतर थर्मल अवरोध पैदा होता है। पीयू और पीआईआर कोर उन इमारतों के लिए विशेष रूप से उपयुक्त हैं जहां छत के माध्यम से गर्मी हस्तांतरण को सीमित करना महत्वपूर्ण है।

प्रत्येक भवन के लिए एक निश्चित मोटाई का उपयोग करने के बजाय आवश्यक धातु मिश्रित छत पैनल की मोटाई को परियोजना के इन्सुलेशन लक्ष्य और स्थानीय जलवायु परिस्थितियों के अनुसार चुना जा सकता है।

मौसम प्रतिरोधी धातु की सतह

बाहरी धातु की परत बारिश, धूप, हवा और वायुमंडलीय जोखिम के खिलाफ पहली बाधा प्रदान करती है। चयनित कोटिंग सिस्टम स्टील या एल्यूमीनियम सब्सट्रेट में सुरक्षा जोड़ता है और दृश्यमान छत फिनिश भी निर्धारित करता है।

आर्द्र, तटीय या रासायनिक रूप से उजागर वातावरण में परियोजनाओं के लिए, सब्सट्रेट और कोटिंग विनिर्देश को अपेक्षित संक्षारण स्थितियों के अनुसार चुना जाना चाहिए।

संरचनात्मक कठोरता

बंधुआ सैंडविच निर्माण दो धातु की खाल को एक कठोर या अर्ध-कठोर इन्सुलेशन कोर के साथ जोड़ता है। यह एक पतली धातु शीट की तुलना में अधिक मोटा और अधिक स्थिर पैनल बनाता है।

पैनल की कठोरता कोर प्रकार, पैनल की मोटाई, धातु शीट की मोटाई, प्रोफ़ाइल ज्यामिति, स्पैन और फिक्सिंग विधि पर निर्भर करती है। संरचनात्मक छत डिजाइन के लिए, अंतिम पैनल कॉन्फ़िगरेशन को आवश्यक स्पैन और लोडिंग स्थितियों के अनुसार चुना जाना चाहिए।

छत की परत कम होना

क्योंकि धातु आवरण और इन्सुलेशन एक फैक्ट्री-निर्मित घटक के रूप में आपूर्ति की जाती है, छत प्रणाली को बाहरी छत शीट और इमारत के इंटीरियर के बीच एक अलग इन्सुलेशन परत की आवश्यकता नहीं होती है।

यह एकीकृत कॉन्फ़िगरेशन स्थापना चरणों की संख्या को कम कर सकता है और छत निर्माण के दौरान सामग्री प्रबंधन को सरल बना सकता है।

कस्टम सतह उपस्थिति

बाहरी और आंतरिक धातु शीटों को अलग-अलग कोटिंग फिनिश और रंगों में आपूर्ति की जा सकती है। यह छत के स्वरूप को औद्योगिक सुविधाओं, वाणिज्यिक भवनों, गोदामों और अन्य वास्तुशिल्प आवश्यकताओं से मेल खाने की अनुमति देता है।

अनुप्रयोग

औद्योगिक कार्यशालाएँ और कारखाने

धातु मिश्रित छत पैनलों का उपयोग कारखाने की छतों के लिए किया जाता है जहां तैयार धातु छत की सतह के साथ थर्मल इन्सुलेशन की आवश्यकता होती है। पीयू, पीआईआर और रॉक वूल कॉन्फ़िगरेशन को इमारत की थर्मल और अग्नि आवश्यकताओं के अनुसार चुना जा सकता है।

गोदाम और रसद भवन

गोदामों को सुसंगत पैनल आयामों और कुशल स्थापना के साथ बड़े छत क्षेत्रों की आवश्यकता होती है। पूर्वनिर्मित पैनल संरचना स्टील-फ्रेम गोदामों और लॉजिस्टिक्स सुविधाओं के लिए उपयुक्त है जहां छत निर्माण के लिए बड़े क्षेत्रों को कवर करने की आवश्यकता होती है।

कोल्ड स्टोरेज सुविधाएं

कोल्ड स्टोरेज और तापमान नियंत्रित इमारतों के लिए, पीयू या पीआईआर कोर को उनके थर्मल इन्सुलेशन गुणों के लिए चुना जा सकता है। पैनल की मोटाई आम तौर पर लक्ष्य इनडोर तापमान, बाहरी जलवायु, प्रशीतन भार और भवन लिफाफा डिजाइन के अनुसार निर्धारित की जाती है।

वाणिज्यिक और कृषि भवन

पैनलों का उपयोग वाणिज्यिक भवनों, कृषि भंडारण सुविधाओं, पशुधन भवनों और अन्य संरचनाओं के लिए किया जा सकता है, जिनके लिए तैयार इंसुलेटेड छत की आवश्यकता होती है।

आग के प्रति संवेदनशील औद्योगिक इमारतें

रॉक वूल कोर कॉन्फ़िगरेशन का उपयोग किया जा सकता है जहां परियोजना को गैर-दहनशील विशेषताओं वाले खनिज इन्सुलेशन कोर की आवश्यकता होती है। अंतिम अग्नि वर्गीकरण की पुष्टि पूर्ण पैनल निर्माण और लागू परीक्षण मानक के अनुसार की जानी चाहिए।

तकनीकी मापदंड

उत्पाद विशिष्टताएँ

विशिष्ट मोटाई चयन

धातु मिश्रित छत पैनल की मोटाई आवश्यक थर्मल प्रदर्शन, अग्नि विनिर्देश, अवधि, स्थानीय जलवायु और संरचनात्मक डिजाइन से निर्धारित की जानी चाहिए, न कि केवल भवन के प्रकार के अनुसार चुनी जानी चाहिए।

लागू मानक

शुनचेन निर्दिष्ट चीनी और अंतरराष्ट्रीय आवश्यकताओं के अनुसार पैनलों का निर्माण कर सकता है, जिसमें जीबी/टी 23932-2009 और ईएन 14509 जहां लागू हो, शामिल हैं। प्रासंगिक एएसटीएम या अन्य क्षेत्रीय परीक्षण विधियों सहित, लागू परियोजना विनिर्देश के अनुसार अग्नि और प्रदर्शन परीक्षण की व्यवस्था की जा सकती है।

उत्पादन से पहले सटीक मानक और परीक्षण विधि की पुष्टि की जानी चाहिए क्योंकि अग्नि वर्गीकरण और थर्मल प्रदर्शन धातु की खाल, कोर सामग्री, मोटाई, जोड़ों और स्थापना कॉन्फ़िगरेशन सहित संपूर्ण पैनल निर्माण पर निर्भर करता है।

उत्पादन और गुणवत्ता नियंत्रण

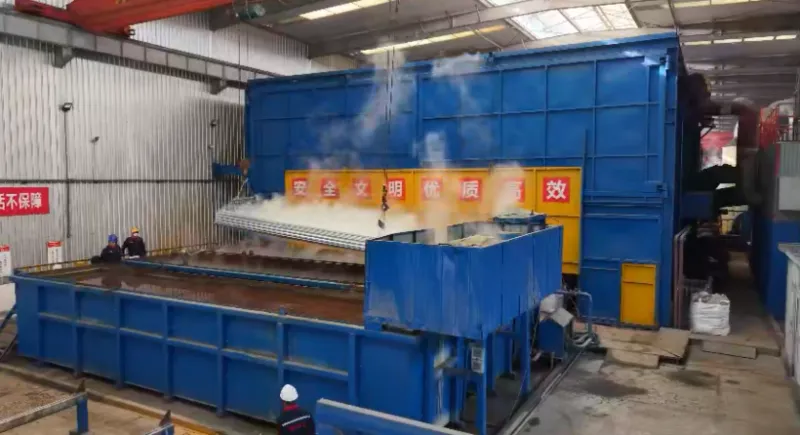

सतत पैनल उत्पादन

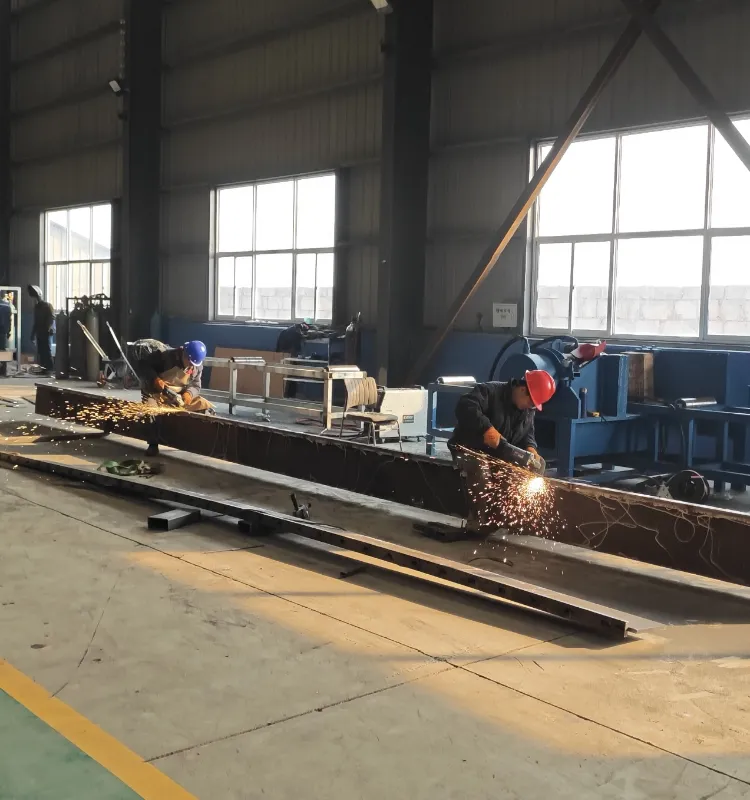

शुनचेन धातु की चादरें बनाने, इन्सुलेशन कोर तैयार करने, बॉन्डिंग सामग्री लगाने और परतों को एक एकीकृत पैनल में दबाने के लिए स्वचालित निरंतर समग्र उत्पादन लाइनों का उपयोग करता है।

निरंतर उत्पादन पूरे उत्पादन दौर के दौरान पैनल ज्यामिति और परत व्यवस्था को एक समान रखता है।

मुख्य सामग्री निरीक्षण

लेमिनेशन से पहले, इन्सुलेशन कोर को आवश्यक सामग्री प्रकार और विनिर्देश के अनुसार जांचा जाता है। घनत्व, मोटाई और अन्य प्रासंगिक गुणों को चयनित कोर और लागू निरीक्षण आवश्यकताओं के अनुसार सत्यापित किया जा सकता है।

पैनल आयाम निरीक्षण

तैयार धातु समग्र छत पैनलों की मोटाई, चौड़ाई, लंबाई, प्रोफ़ाइल स्थिति और दृश्यमान आयामी विचलन की जांच की जाती है। निरीक्षण इस बात पर केंद्रित है कि तैयार पैनल अनुमोदित उत्पादन विनिर्देश के अनुरूप है या नहीं।

संबंध और सतह निरीक्षण

दृश्यमान प्रदूषण और अपूर्ण बॉन्डिंग के लिए बॉन्डेड इंटरफ़ेस का निरीक्षण किया जाता है। पैकेजिंग से पहले धातु की सतह पर खरोंच, कोटिंग दोष, डेंट और अन्य दृश्यमान क्षति की जाँच की जाती है।

प्रदर्शन परीक्षण

उत्पाद विन्यास और परियोजना आवश्यकताओं के आधार पर, परीक्षण में तापीय चालकता, अग्नि प्रदर्शन, झुकने प्रतिरोध और अन्य प्रासंगिक प्रदर्शन सत्यापन शामिल हो सकते हैं।

स्वतंत्र सत्यापन की आवश्यकता वाले निर्यात आदेशों के लिए, एसजीएस या बीवी जैसे संगठनों के माध्यम से तीसरे पक्ष के निरीक्षण की व्यवस्था सहमत निरीक्षण दायरे के अनुसार की जा सकती है।

OEM अनुकूलन

कोर और धातु सामग्री का चयन

ग्राहक परियोजना आवश्यकताओं के अनुसार बाहरी धातु शीट, आंतरिक धातु शीट और इन्सुलेशन कोर निर्दिष्ट कर सकते हैं। शुनचेन रंग-लेपित स्टील, एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु, पीयू, पीआईआर, रॉक ऊन और ग्लास ऊन के आधार पर संयोजन की आपूर्ति कर सकता है।

पैनल की मोटाई और चौड़ाई

पैनल की मोटाई को इन्सुलेशन आवश्यकताओं और भवन डिजाइन के अनुसार अनुकूलित किया जा सकता है। छत के लेआउट और स्थापना प्रणाली से मेल खाने के लिए प्रभावी चौड़ाई को भी समायोजित किया जा सकता है।

कस्टम पैनल की लंबाई

पैनलों का उत्पादन निश्चित या अनुकूलित लंबाई में किया जा सकता है। कट-टू-लेंथ उत्पादन से साइट पर व्यापक कटिंग की आवश्यकता कम हो जाती है और पैनल आयामों को छत की ज्यामिति के साथ मिलान करने की अनुमति मिलती है।

सतह कोटिंग और रंग

ग्राहक कोटिंग का प्रकार, सतह की फिनिश और रंग निर्दिष्ट कर सकते हैं। पॉलिएस्टर और फ़्लोरोकार्बन कोटिंग सिस्टम विभिन्न एक्सपोज़र और उपस्थिति आवश्यकताओं के लिए उपलब्ध हैं।

पूर्वनिर्मित प्रसंस्करण

अतिरिक्त फ़ैक्टरी प्रसंस्करण में अनुमोदित चित्रों के अनुसार उद्घाटन, किनारे की सीलिंग, कोने को मोड़ना और पूर्व-ड्रिलिंग शामिल हो सकती है। ये परिचालन शिपमेंट से पहले पूरा किया जाता है जब परियोजना को स्थापना के लिए आंशिक रूप से तैयार पैनलों की आवश्यकता होती है।

स्थापना और कनेक्शन

छत का लेआउट

स्थापना से पहले, छत की संरचना को संरेखण, शहतीर रिक्ति, स्तर और भार-वहन स्थितियों के लिए जांचा जाना चाहिए। बंडलों को छत पर उठाने से पहले धातु मिश्रित छत पैनल के आयामों को अनुमोदित छत लेआउट के अनुसार सत्यापित किया जाना चाहिए।

पैनल पोजिशनिंग

पैनल डिज़ाइन की गई छत की दिशा में स्थित हैं और अंतर्निहित शहतीर द्वारा समर्थित हैं। सही संरेखण महत्वपूर्ण है क्योंकि पैनल का जोड़ छत को कवर करने की निरंतरता को निर्धारित करता है।

संयुक्त कनेक्शन

आसन्न पैनल डिज़ाइन किए गए साइड जोड़ या ओवरलैप संरचना के माध्यम से जुड़े हुए हैं। पैनलों के बीच अंतराल को रोकने के लिए बन्धन से पहले जोड़ को पूरी तरह से जोड़ा और संरेखित किया जाना चाहिए।

बांधना

फास्टनरों को निर्दिष्ट फिक्सिंग क्षेत्र के माध्यम से सहायक संरचना में स्थापित किया जाता है। फास्टनर प्रकार, रिक्ति, वॉशर विनिर्देश और फिक्सिंग स्थिति को परियोजना स्थापना ड्राइंग और स्थानीय पवन-लोड आवश्यकताओं का पालन करना चाहिए।

चमकाना और सील करना

छत के किनारों, चोटियों, घाटियों, प्रवेश द्वारों और अन्य जंक्शनों को उचित फ्लैशिंग और सीलिंग उपचार की आवश्यकता होती है। ये क्षेत्र पानी के प्रवेश को रोकने के लिए विशेष रूप से महत्वपूर्ण हैं क्योंकि वे निरंतर छत की सतह को बाधित करते हैं।

स्थापना विवरण को पैनल आपूर्तिकर्ता के स्थापना निर्देशों और संरचनात्मक इंजीनियर द्वारा अनुमोदित छत डिजाइन का पालन करना चाहिए।

शुनचेन क्यों चुनें?

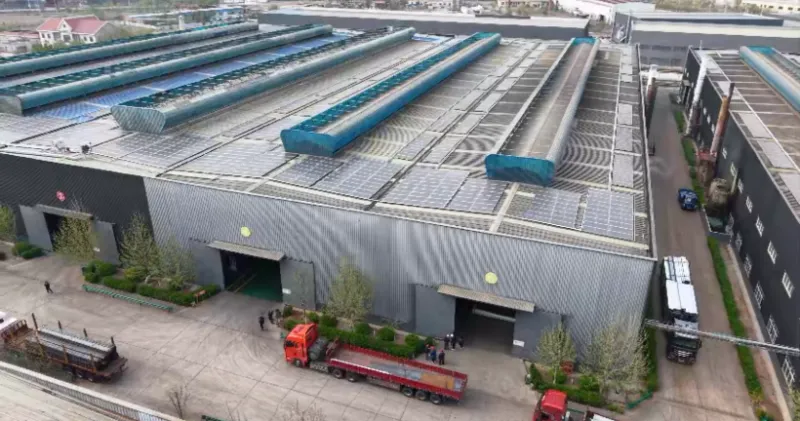

शुनचेन स्टील सामग्री प्रसंस्करण, कोटिंग, गैल्वनाइजिंग, वेयरहाउसिंग और लॉजिस्टिक्स को कवर करने वाली सुविधाओं के साथ एक एकीकृत स्टील-प्रसंस्करण उत्पादन आधार से धातु मिश्रित छत पैनलों की आपूर्ति करता है।

समूह की वार्षिक उत्पादन क्षमता 450,000 टन से अधिक और 40,000 वर्ग मीटर से अधिक उत्पादन और भंडारण स्थान है। समग्र छत पैनल ऑर्डर के लिए, यह विनिर्माण बुनियादी ढांचा एक ही आपूर्ति श्रृंखला के भीतर कच्चे माल की सोर्सिंग, पैनल उत्पादन, अनुकूलित प्रसंस्करण, निरीक्षण, पैकेजिंग और निर्यात शिपमेंट का समर्थन करता है।

ग्राहक उत्पादन से पहले पैनल कोर, मेटल शीट, मोटाई, चौड़ाई, लंबाई, कोटिंग, रंग और प्रीफैब्रिकेशन आवश्यकताओं को निर्दिष्ट कर सकते हैं। परियोजना विनिर्देश के अनुसार तकनीकी जानकारी की समीक्षा की जाती है ताकि ऑर्डर के उत्पादन में प्रवेश करने से पहले विनिर्माण कॉन्फ़िगरेशन की पुष्टि की जा सके।

निर्यात आदेशों के लिए, शुनचेन फ़ैक्टरी परीक्षण दस्तावेज़ीकरण, आयामी निरीक्षण रिकॉर्ड, सामग्री दस्तावेज़ीकरण और जहाँ आवश्यक हो, तृतीय-पक्ष निरीक्षण प्रदान कर सकता है। अंतर्राष्ट्रीय ऑर्डर के लिए एफओबी और सीआईएफ शिपमेंट व्यवस्था उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्न

मेटल कम्पोजिट रूफ पैनल और सिंगल-लेयर मेटल रूफ शीट के बीच क्या अंतर है?

एक धातु मिश्रित छत पैनल में दो धातु परतों के बीच एक इन्सुलेशन कोर होता है, जबकि एक एकल परत वाली छत शीट मुख्य रूप से बाहरी मौसम प्रतिरोधी आवरण प्रदान करती है। इसलिए समग्र संरचना एक पूर्वनिर्मित घटक में छत और इन्सुलेशन कार्यों को जोड़ती है।

समग्र छत पैनल के लिए कौन सा कोर चुना जाना चाहिए?

पीयू और पीआईआर का चयन आमतौर पर तब किया जाता है जब थर्मल इन्सुलेशन प्राथमिक आवश्यकता होती है। रॉक वूल उन परियोजनाओं के लिए उपयुक्त है जहां अग्नि प्रदर्शन और खनिज-आधारित इन्सुलेशन महत्वपूर्ण हैं। थर्मल और ध्वनिक इन्सुलेशन की आवश्यकता होने पर ग्लास ऊन पर विचार किया जा सकता है। अंतिम चयन को परियोजना के थर्मल और अग्नि विनिर्देशों का पालन करना चाहिए।

कौन सी पैनल मोटाई उपलब्ध हैं?

सामान्य मोटाई में 50, 75, 100, 150 और 200 मिमी शामिल हैं। आवश्यक थर्मल प्रदर्शन और परियोजना डिजाइन के अनुसार अन्य मोटाई पर चर्चा की जा सकती है।

क्या पैनल की लंबाई को अनुकूलित किया जा सकता है?

हाँ। पैनलों को निश्चित लंबाई जैसे 6 मीटर और 12 मीटर में आपूर्ति की जा सकती है या छत के लेआउट और परिवहन आवश्यकताओं के अनुसार निर्दिष्ट लंबाई में काटा जा सकता है।

क्या बाहरी रंग और कोटिंग को अनुकूलित किया जा सकता है?

हाँ। पॉलिएस्टर, फ़्लोरोकार्बन और अन्य निर्दिष्ट कोटिंग सिस्टम की आपूर्ति की जा सकती है। रंग को उपलब्ध कोटिंग प्रणाली और परियोजना आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।

क्या आप एल्यूमीनियम-मैग्नीशियम-मैंगनीज पैनल प्रदान कर सकते हैं?

हाँ। उपयुक्त समग्र छत पैनल विन्यास के लिए एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु शीट का उपयोग धातु की सतह के रूप में किया जा सकता है। छत के डिजाइन के अनुसार सब्सट्रेट की मोटाई और पैनल संरचना की पुष्टि की जानी चाहिए।

क्या आप शिपमेंट से पहले उद्घाटन की प्रक्रिया कर सकते हैं?

हाँ। अनुमोदित उत्पादन चित्र के अनुसार खोलने, किनारे सील करने, झुकने और पूर्व-ड्रिलिंग की व्यवस्था की जा सकती है।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

आवश्यक जानकारी में आम तौर पर छत क्षेत्र या पैनल की मात्रा, पैनल की मोटाई, कोर सामग्री, धातु शीट का प्रकार और मोटाई, प्रभावी चौड़ाई, पैनल की लंबाई, कोटिंग, रंग, स्थापना आवश्यकताएं और वितरण गंतव्य शामिल होते हैं। छत के चित्र तब उपयोगी होते हैं जब ग्राहक को मात्रा गणना या पूर्वनिर्मित प्रसंस्करण की आवश्यकता होती है।

क्या आप तृतीय-पक्ष निरीक्षण की व्यवस्था कर सकते हैं?

हाँ। एसजीएस, बीवी, या अन्य सहमत तृतीय-पक्ष निरीक्षण की व्यवस्था खरीद अनुबंध में निर्दिष्ट निरीक्षण दायरे के अनुसार की जा सकती है।
