EN 10210 S355J2H वर्गाकार खोखला अनुभाग

12 वर्षों के निर्यात अनुभव के साथ एक अग्रणी स्टील प्रोफ़ाइल निर्माता के रूप में, शुनचेन उच्च-प्रदर्शन संरचनात्मक खोखले वर्गों में माहिर है। तियानजिन में हमारा उत्पादन आधार कई पूरी तरह से स्वचालित शीत-निर्माण उत्पादन लाइनों, सटीक वेल्डिंग उपकरण और एक राष्ट्रीय स्तर की सामग्री परीक्षण प्रयोगशाला से सुसज्जित है, जो इस्पात संरचना निर्माण, पुल इंजीनियरिंग, यांत्रिक उपकरण और पर्दे की दीवार समर्थन परिदृश्यों के लिए उपयुक्त ईएन 10210 मानक के अनुरूप वर्ग खोखले वर्गों के अनुसंधान एवं विकास और उत्पादन पर ध्यान केंद्रित करता है।

अस्थिर सामग्री गुणों, बड़े आयामी विचलन और खराब कम तापमान प्रतिरोध के साथ सामान्य वेल्डेड वर्ग ट्यूबों से अलग, हमारे EN 10210 S355J2H वर्ग खोखले खंड उच्च गुणवत्ता वाले महीन दाने वाले संरचनात्मक स्टील बिलेट्स का उपयोग करते हैं, जो उन्नत कोल्ड-फॉर्मिंग और उच्च-आवृत्ति वेल्डिंग प्रक्रियाओं से मेल खाते हैं। एक समान और स्थिर संरचनात्मक अनुभाग बनाने के लिए सख्त मल्टी-पास सतह प्रीट्रीटमेंट + सटीक फॉर्मिंग + ऑनलाइन अल्ट्रासोनिक दोष पहचान प्रक्रियाओं को अपनाया जाता है। उद्योग के वर्षों के अनुभव के साथ हमारी वरिष्ठ गुणवत्ता नियंत्रण टीम उत्पादों के प्रत्येक बैच के लिए पूर्ण-प्रक्रिया ट्रैकिंग और निरीक्षण करती है, जिससे साइड लंबाई सहिष्णुता ≤±0.5 मिमी, सीधापन ≤1 मिमी/मीटर, और वेल्ड ताकत गुणांक ≥0.95 सुनिश्चित होता है। सभी उत्पाद EN, GB, ASTM और JIS मानकों का अनुपालन करते हैं, और पूर्ण मिल परीक्षण प्रमाणपत्र (MTC EN 10204 3.1) और तृतीय-पक्ष SGS निरीक्षण रिपोर्ट प्रदान कर सकते हैं।

वास्तविक दुनिया प्रदर्शन परीक्षण

1. कम तापमान प्रभाव कठोरता परीक्षण (तृतीय-पक्ष एसजीएस परीक्षण) परीक्षण

मानक: EN 10210-1, EN ISO 148-1 परीक्षण स्थितियाँ: -20℃ चारपी वी-नॉच प्रभाव परीक्षण, प्रति बैच 3 समानांतर नमूने

परीक्षण नमूने:

· साधारण Q235 वेल्डेड वर्गाकार ट्यूब

· मानक S355JR वर्ग खोखला खंड

· EN 10210 S355J2H वर्ग खोखला खंड

मुख्य निष्कर्ष:

· साधारण Q235 वर्ग ट्यूब: कमरे के तापमान पर औसत प्रभाव ऊर्जा ≤27J, 0℃ पर स्पष्ट भंगुर फ्रैक्चर, कम तापमान वाले वातावरण के लिए उपयुक्त नहीं है

· S355JR वर्ग खोखला खंड: कमरे के तापमान पर स्थिर प्रदर्शन, प्रभाव ऊर्जा -10℃ से नीचे तेजी से गिरती है, कम तापमान वाली निर्माण आवश्यकताओं को पूरा नहीं कर सकती

· S355J2H वर्ग खोखला खंड: औसत प्रभाव ऊर्जा ≥27J -20℃ पर, तन्य फ्रैक्चर आकृति विज्ञान, कम तापमान और उच्च ऊंचाई परिदृश्यों में स्थिर प्रदर्शन

2. आयामी सटीकता और सीधापन निरीक्षण परीक्षण

 मानक: EN 10210-2

परीक्षा के परिणाम:

· साइड की लंबाई सहनशीलता: ±0.5 मिमी (मानक ±1.0 मिमी आवश्यकता से कहीं बेहतर)

· दीवार की मोटाई सहनशीलता: ±0.1 मिमी

· सीधापन: ≤1 मिमी प्रति मीटर, कुल सीधापन ≤0.1% कुल लंबाई का

· अंतिम पृष्ठ लंबवतता: ≤0.3°

उच्च परिशुद्धता आयामी नियंत्रण प्रभावी ढंग से साइट पर कटिंग और समायोजन कार्यभार को कम करता है, स्थापना दक्षता और संरचनात्मक असेंबली सटीकता में सुधार करता है।

3. वेल्डिंग एवं मैकेनिकल संपत्ति परीक्षण

EN 10210 और प्रासंगिक यूरोपीय संरचनात्मक इस्पात मानकों के अनुसार परीक्षण किया गया, मुख्य प्रदर्शन संकेतक इस प्रकार हैं:

· उपज शक्ति: ≥355MPa (मोटाई ≤16 मिमी के लिए)

· तन्यता ताकत: 470~630MPa

· बढ़ाव (ए5): ≥22%

· -20℃ चरपी प्रभाव ऊर्जा: ≥27J (अनुदैर्ध्य)

· वेल्ड शक्ति गुणांक: ≥0.95, 180° झुकने के परीक्षण के बाद कोई दरार नहीं

महीन दाने वाला स्टील बेस + उच्च-आवृत्ति सटीक वेल्डिंग प्रक्रिया संरचनात्मक ताकत, कम तापमान की कठोरता और प्रसंस्करण प्रदर्शन के सही संयोजन का एहसास कराती है, जो ऑन-साइट वेल्डिंग, झुकने, छिद्रण और अन्य निर्माण आवश्यकताओं के अनुकूल होती है।

वास्तविक दुनिया के उपयोगकर्ता परिदृश्य और सत्यापित

केसकेस 1: बड़े इस्पात संरचना फैक्टरी निर्माण परियोजना (उत्तरी यूरोपीय इंजीनियरिंग कंपनी लिमिटेड) उद्योग: औद्योगिक इस्पात संरचना निर्माण समस्या: मूल परियोजना में उपयोग की जाने वाली साधारण वर्गाकार स्टील ट्यूबों में कम तापमान की कठोरता थी, और -15 ℃ से -20 ℃ के सर्दियों के कम तापमान वाले वातावरण में भंगुर फ्रैक्चर जोखिम मौजूद थे। आयामी विचलन बड़ा था, जिससे साइट पर स्थापना की प्रगति धीमी हो गई और निर्माण लागत में वृद्धि हुई। समाधान: संक्षारण प्रतिरोध के लिए गर्म-डुबकी गैल्वेनाइज्ड सतह उपचार के साथ शुनचेन एन 10210 एस355जे2एच वर्ग खोखला खंड, विनिर्देश 150×150×6 मिमी को अपनाएं। परिणाम: कम तापमान वाले वातावरण में 6 साल की सेवा के बाद, संरचनात्मक तनाव स्थिर है, कोई भंगुर फ्रैक्चर या विरूपण नहीं होता है। उच्च आयामी सटीकता साइट पर स्थापना दक्षता को 35% तक बढ़ा देती है, और संरचना की समग्र सेवा जीवन 30 वर्षों से अधिक तक बढ़ जाती है। वार्षिक खरीद मात्रा 1800 टन तक पहुँचती है, और दोनों पक्षों ने दीर्घकालिक सहकारी संबंध बनाए रखे हैं।

केस 2: शहरी वाणिज्यिक परिसर पर्दा दीवार समर्थन परियोजना (घरेलू निर्माण इंजीनियरिंग समूह)

उद्योग: वाणिज्यिक भवन पर्दा दीवार इंजीनियरिंग समस्या: पर्दा दीवार समर्थन प्रणाली में स्टील प्रोफाइल की सीधीता, आयामी सटीकता और सतह समतलता के लिए उच्च आवश्यकताएं हैं। पारंपरिक उत्पादों में बड़े सीधे विचलन और असमान सतह होती है, जो पर्दे की दीवार की स्थापना सटीकता और समग्र सौंदर्य प्रभाव को प्रभावित करती है। समाधान: उच्च परिशुद्धता EN 10210 S355J2H वर्ग खोखले खंड का चयन करें, सीधेपन और अंत चेहरे की लंबवतता को सख्ती से नियंत्रित करें, और सतह गैल्वेनाइज्ड + पाउडर कोटिंग उपचार को अनुकूलित करें। परिणाम: समर्थन घटकों को सटीक रूप से स्थापित किया गया है, पर्दे की दीवार का समग्र तनाव एक समान है, और उपस्थिति प्रभाव डिजाइन आवश्यकताओं को पूरा करता है। इसने एक समय में निर्माण पार्टी की स्वीकृति पारित कर दी। 5 वर्षों के उपयोग के बाद, उत्पाद का प्रदर्शन स्थिर है और यह समूह की बाद की पर्दा दीवार परियोजनाओं के लिए नामित स्टील प्रोफ़ाइल बन गया है।

केस 3: बड़े यांत्रिक उपकरण फ्रेम विनिर्माण परियोजना (पूर्वी चीन मशीनरी विनिर्माण कंपनी लिमिटेड) उद्योग: यांत्रिक उपकरण विनिर्माण समस्या: साधारण वर्ग ट्यूबों में अस्थिर यांत्रिक गुण होते हैं, और उपकरण फ्रेम के प्रसंस्करण के दौरान वेल्डिंग विरूपण होना आसान होता है। तैयार उत्पाद की योग्यता दर कम है और यह भारी उपकरणों की भार-वहन आवश्यकताओं को पूरा नहीं कर सकता है। समाधान: उपकरण फ्रेम आकार विनिर्देशों के अनुसार अनुकूलित, समान सामग्री गुणों और अच्छे वेल्डिंग प्रदर्शन के साथ EN 10210 S355J2H वर्ग खोखले खंड का उपयोग करें। परिणाम: प्रसंस्करण के दौरान उत्पाद का वेल्डिंग विरूपण छोटा होता है, फ्रेम लोड-बेयरिंग प्रदर्शन डिजाइन आवश्यकताओं को पूरा करता है, और तैयार उत्पादों की अस्वीकृति दर 5.8% से घटकर 0.9% हो जाती है। यह प्रभावी रूप से कंपनी को उत्पाद की गुणवत्ता में सुधार करने और भारी उपकरणों के बाजार में हिस्सेदारी बढ़ाने में मदद करता है।

प्रामाणिक ग्राहक समीक्षाएँ

"उत्तरी यूरोप के कम तापमान वाले वातावरण में, संरचनात्मक स्टील की कम तापमान वाली कठोरता मुख्य सूचकांक है। आपके EN 10210 S355J2H वर्ग खोखले खंडों में स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता है, जो पूरी तरह से हमारे इंजीनियरिंग निर्माण मानकों को पूरा करती है और हमारा पसंदीदा सहकारी आपूर्तिकर्ता है।" —— हंस मुलर, परियोजना प्रबंधक, उत्तरी यूरोपीय इंजीनियरिंग कंपनी लिमिटेड।

"हम पर्दे की दीवार समर्थन प्रणालियों के लिए वर्गाकार खोखले खंडों का उपयोग करते हैं। आपके उत्पादों में उच्च आयामी सटीकता और अच्छी सीधीता है, जो हमारी ऑन-साइट स्थापना दक्षता में काफी सुधार करती है। तकनीकी टीम परियोजना आवश्यकताओं के अनुसार अनुकूलित सतह उपचार समाधान भी प्रदान कर सकती है, जो बहुत ही पेशेवर है।" —— ली मिंग, खरीद निदेशक, घरेलू निर्माण इंजीनियरिंग समूह

"स्थिर यांत्रिक गुण और अच्छा वेल्डिंग प्रदर्शन यांत्रिक फ्रेम निर्माण की कुंजी है। आपके S355J2H वर्ग ट्यूबों में एक समान सामग्री और छोटी वेल्डिंग विरूपण है, जो प्रसंस्करण घाटे को प्रभावी ढंग से कम करता है। हमने कई वर्षों से स्थिर सहयोग बनाए रखा है।" —— झांग वेई, उत्पादन पर्यवेक्षक, ईस्ट चाइना मशीनरी मैन्युफैक्चरिंग कंपनी लिमिटेड। सत्यापित उत्पाद पैरामीटर्स

(1) सामान्य निष्पादन मानक

(2) मुख्य तकनीकी पैरामीटर

(3) रासायनिक संरचना (wt%, S355J2H)

(4) यांत्रिक गुण (S355J2H, t≤16mm)

मुख्य लाभ

1. मानक अनुपालन और विश्वसनीय प्रदर्शन: सभी उत्पाद EN 10210 यूरोपीय मानक के अनुसार सख्ती से उत्पादित किए जाते हैं, और यांत्रिक गुणों और आयामी सटीकता ने आधिकारिक तृतीय-पक्ष परीक्षण पास कर लिया है, पूरी परीक्षण रिपोर्ट पूछताछ के लिए उपलब्ध है।

2. उत्कृष्ट कम तापमान कठोरता: S355J2H ग्रेड -20 ℃ पर 27J से ऊपर स्थिर प्रभाव ऊर्जा की गारंटी देता है, प्रभावी ढंग से भंगुर फ्रैक्चर जोखिम से बचाता है, और उच्च अक्षांश क्षेत्रों और उच्च ऊंचाई परियोजनाओं में कम तापमान वाले वातावरण के लिए उपयुक्त है।

3. उच्च परिशुद्धता आयामी नियंत्रण: आकार और सीधेपन की पूर्ण-प्रक्रिया स्वचालित निगरानी, ​​​​मानक आवश्यकताओं की तुलना में कहीं बेहतर सहनशीलता के साथ, ऑन-साइट समायोजन कार्यभार को कम करने और स्थापना और प्रसंस्करण दक्षता में सुधार।

4. मजबूत प्रसंस्करण अनुकूलनशीलता: समान सामग्री संरचना, उत्कृष्ट वेल्डिंग और झुकने का प्रदर्शन, प्रसंस्करण के दौरान छोटे विरूपण, विभिन्न परिदृश्यों में काटने, छिद्रण, वेल्डिंग और अन्य गहरी प्रसंस्करण के लिए उपयुक्त।

5. पूर्ण सतह उपचार विकल्प: हॉट-डिप गैल्वनाइजिंग, पाउडर कोटिंग, पेंटिंग और अन्य जंग-रोधी उपचारों का समर्थन करें, जो बाहरी और संक्षारक वातावरण में उत्पादों की सेवा जीवन को महत्वपूर्ण रूप से बढ़ा सकते हैं।

के लिए उपयुक्त

· इस्पात संरचना उद्योग: फैक्टरी भवन फ्रेम, स्टेडियम इस्पात संरचनाएं, गोदाम अलमारियां, हल्के इस्पात घर, पुल समर्थन संरचनाएं

· निर्माण और परदा दीवार: पर्दा दीवार समर्थन कील्स, कांच पर्दा दीवार ढांचे, बाहरी दीवार सजावटी समर्थन संरचनाओं का निर्माण

· मशीनरी विनिर्माण: उपकरण फ्रेम, यांत्रिक समर्थन, कृषि मशीनरी घटक, उठाने वाले उपकरण संरचनाएं

· परिवहन उद्योग: कंटेनर फ्रेम, ट्रक बॉडी संरचनाएं, रेलिंग समर्थन, सिग्नल पोल संरचनाएं

· अन्य उद्योग: सौर समर्थन संरचनाएं, विद्युत पारेषण टावर, पाइपलाइन समर्थन, विज्ञापन बोर्ड फ्रेम

टियांजिन शुनचेन को क्यों चुनें?

इस्पात संरचना, पर्दे की दीवार और मशीनरी निर्माण परियोजनाओं के लिए लागत प्रभावी और उच्च गुणवत्ता वाले EN 10210 S355J2H वर्ग खोखले अनुभाग आपूर्तिकर्ता की तलाश है? एक पेशेवर संरचनात्मक खोखले अनुभाग निर्माता के रूप में हमारे पास 12 वर्षों का निर्यात अनुभव है।

हम पूरे वर्ष पारंपरिक विशिष्टताओं का एक बड़ा भंडार रखते हैं, 3-7 दिनों के भीतर डिलीवरी का समर्थन करते हैं। हमारी पेशेवर तकनीकी टीम आपके उपयोग परिदृश्यों के अनुसार सामग्री चयन, विनिर्देश मिलान और प्रक्रिया अनुकूलन सहित वन-स्टॉप समाधान प्रदान करती है। प्रतिस्पर्धी कीमतों और स्थिर उत्पाद गुणवत्ता के साथ फैक्ट्री प्रत्यक्ष बिक्री मध्यवर्ती लिंक को खत्म कर देती है। नि:शुल्क नमूने और विस्तृत कोटेशन प्राप्त करने के लिए अभी शुनचेन से संपर्क करें!

वास्तविक उत्पाद एवं शिपमेंट गैलरी

उत्पादन एवं गुणवत्ता निरीक्षणपूर्वक

स्वचालित शीत-निर्माण उत्पादन लाइन उच्च-आवृत्ति परिशुद्धता वेल्डिंग उपकरण ऑनलाइन आयामी परीक्षण प्रणाली (100% ऑन-लाइन पहचान) सार्वभौमिक सामग्री परीक्षण मशीन और कम तापमान प्रभाव परीक्षण उपकरण

उत्पाद प्रदर्शन

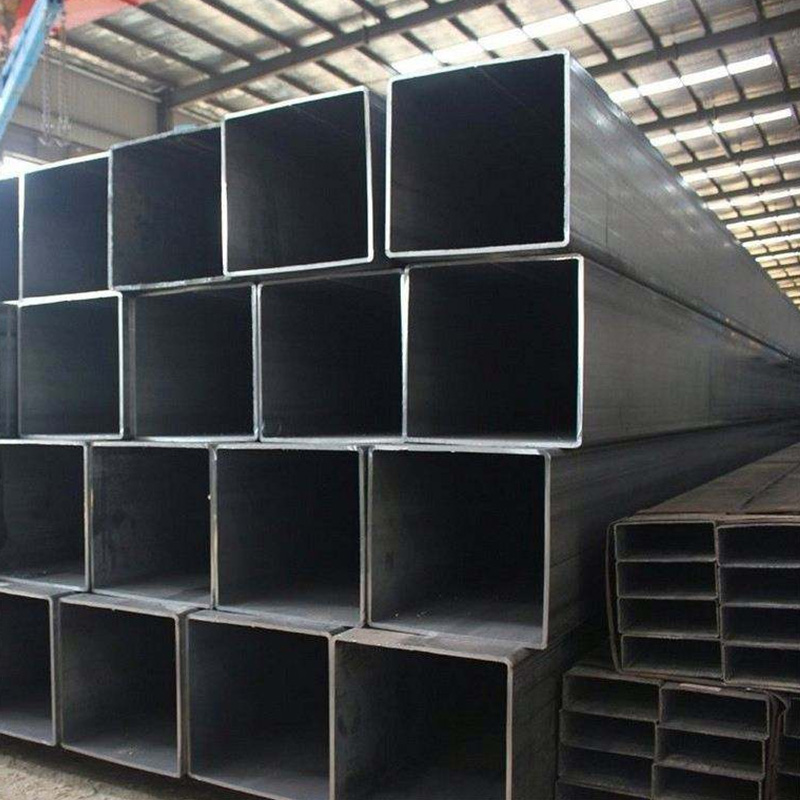

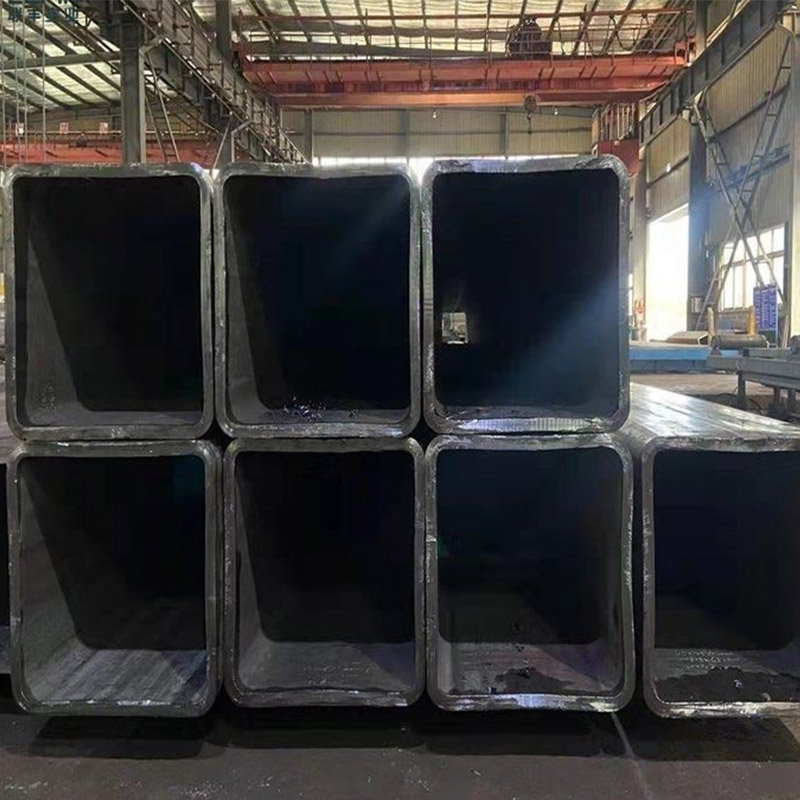

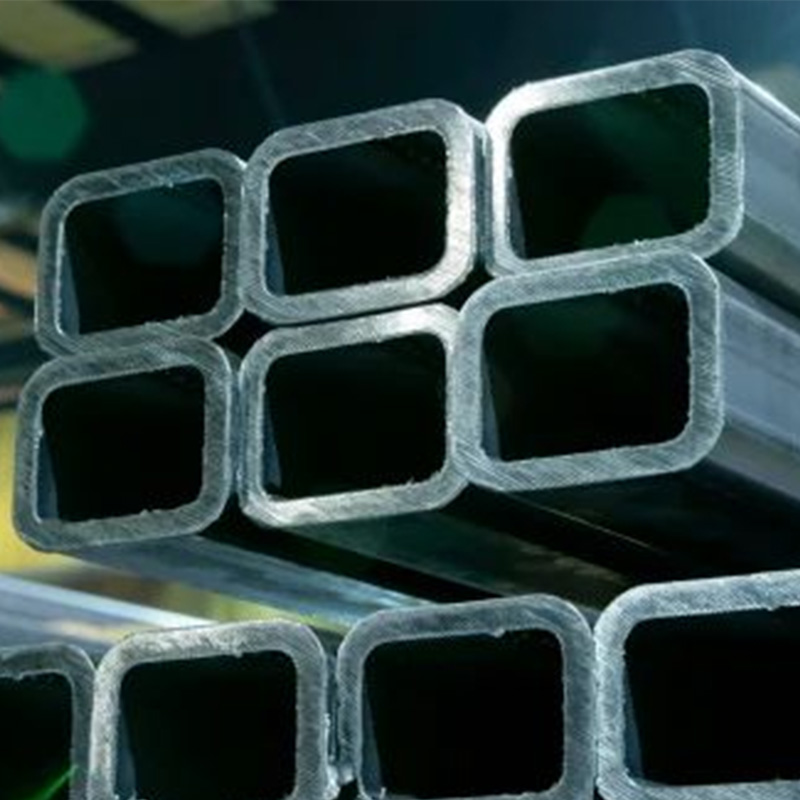

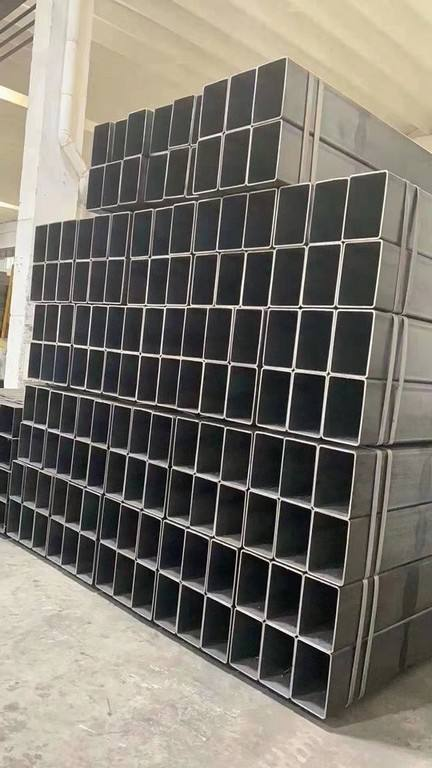

ब्लैक फ़िनिश EN 10210 S355J2H वर्ग खोखला अनुभाग हॉट-डिप गैल्वनाइज्ड वर्ग खोखला अनुभाग कस्टम पाउडर लेपित आयताकार खोखला अनुभाग बड़ी मोटाई वाली संरचनात्मक वर्ग ट्यूब

शिपमेंट और पैकेजिंग

मानक निर्यात पैकेजिंग: वाटरप्रूफ फिल्म + स्टील स्ट्रैपिंग + लकड़ी के फूस की सुरक्षा कस्टम लोगो पैकेजिंग समर्थित है कंटेनर लोडिंग मानक: 20 फीट कंटेनर ≈25 टन; 40 फीट कंटेनर ≈28 टन (थोक) / 25 टन (फूस) पूर्ण शिपिंग दस्तावेज़: लदान बिल, वाणिज्यिक चालान, एमटीसी एन 10204 3.1, तृतीय-पक्ष निरीक्षण रिपोर्ट

ग्राहक अनुप्रयोग परिदृश्य

इस्पात संरचना फैक्टरी भवन फ्रेम परियोजना वाणिज्यिक भवन पर्दा दीवार समर्थन परियोजना यांत्रिक उपकरण फ्रेम निर्माण परियोजना पुल और परिवहन सुविधा परियोजना
