कार्बन स्टील फैब्रिकेशन प्लेट

शुनचेन कार्बन स्टील फैब्रिकेशन प्लेट स्टील संरचनाओं, मशीनरी और दीवार पर्दा प्रणालियों के लिए सटीक-कट घटकों को वितरित करती है। 1.5 से 25 मिमी तक की प्लेटों के लिए उन्नत सीएनसी फाइबर लेजर कटिंग का उपयोग करके, यह एक ही बार में जटिल आकृति और बोल्ट छेद तैयार करता है। सख्त QA, वैकल्पिक हॉट-डिप गैल्वनाइजिंग और EN 10204 3.1 MTCs द्वारा समर्थित, यह दुनिया भर में उच्च स्थिरता और तेज़ डिलीवरी सुनिश्चित करता है।

कार्बन स्टील फैब्रिकेशन प्लेट क्या है?

कार्बन स्टील फैब्रिकेशन प्लेट एक कार्बन स्टील प्लेट है जिसे संरचनात्मक या यांत्रिक घटक के रूप में उपयोग के लिए एक निर्दिष्ट आकार या आकार में काटा और संसाधित किया गया है। केवल आयताकार स्टॉक प्लेटों की आपूर्ति करने के बजाय, शुनचेन ग्राहक के चित्र के अनुसार रिक्त स्थान का उत्पादन करता है, जिसमें अनियमित आकृति, बोल्ट छेद, स्लॉट, माउंटिंग छेद और अन्य आवश्यक उद्घाटन शामिल हैं।

आवश्यक ताकत और लागू सामग्री मानक के आधार पर आधार सामग्री Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400, या SM490 हो सकती है। मानक प्रसंस्करण में सीएनसी फाइबर लेजर कटिंग और डिजिटल नेस्टिंग शामिल है। जब तैयार घटक को संक्षारण संरक्षण की आवश्यकता होती है तो हॉट-डिप गैल्वनाइजिंग और पेंटिंग को जोड़ा जा सकता है।

इस प्रकार की फैब्रिकेटेड प्लेट उन ग्राहकों के लिए है, जिन्हें वेल्डिंग, बोल्टिंग, स्ट्रक्चरल असेंबली, उपकरण निर्माण, या आगे की सतह के उपचार के लिए कट-टू-साइज स्टील घटकों की आवश्यकता होती है।

प्रमुख विशेषताऐं

सीएनसी लेजर कटिंग

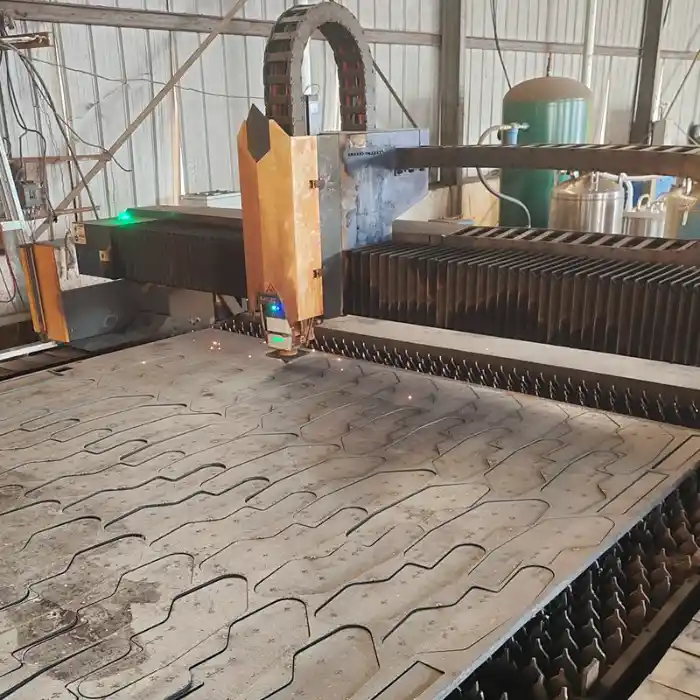

शुनचेन सीएनसी फाइबर लेजर कटिंग उपकरण के साथ कार्बन स्टील फैब्रिकेशन प्लेट की प्रक्रिया करता है। कटिंग प्रोग्राम अनुमोदित उत्पादन ड्राइंग से उत्पन्न होता है, जिससे एक बैच में समान समोच्च और छेद पैटर्न को पुन: प्रस्तुत किया जा सकता है।

10 मिमी मोटाई के भीतर प्लेटों के लिए, निर्दिष्ट आयामी सहिष्णुता ≤±0.1 मिमी है। 10-25 मिमी प्लेटों के लिए, निर्दिष्ट सहनशीलता ≤±0.2 मिमी है। वास्तविक सहनशीलता की पुष्टि उत्पादन से पहले सामग्री की मोटाई, ज्यामिति और ड्राइंग आवश्यकताओं के अनुसार की जाती है।

कटे हुए किनारों को साफ करें

पारंपरिक फ्लेम कटिंग की तुलना में लेजर कटिंग एक संकीर्ण थर्मल कटिंग क्षेत्र का उत्पादन करती है। शुनचेन रा ≤12.5 μm की कट-सतह खुरदरापन निर्दिष्ट करता है और अंतिम निरीक्षण के दौरान दृश्यमान गड़गड़ाहट और काटने की अनियमितताओं को नियंत्रित करता है।

उन घटकों के लिए जिन्हें काटने के बाद सीधे उपयोग किया जा सकता है, इससे मैन्युअल एज ग्राइंडिंग की आवश्यकता कम हो जाती है। यदि किसी प्रोजेक्ट को किसी विशिष्ट किनारे की स्थिति की आवश्यकता होती है, तो आवश्यकता को उत्पादन ड्राइंग में शामिल किया जा सकता है।

जटिल आकृतियाँ और छिद्र

काटने की प्रक्रिया एक ही उत्पादन प्रक्रिया में अनियमित रूपरेखा, आंतरिक उद्घाटन, बोल्ट छेद, बढ़ते छेद और स्लॉट उत्पन्न कर सकती है। डिजिटल नेस्टिंग का उपयोग तब किया जाता है जब एक ही मूल प्लेट से कई अलग-अलग घटकों को काटने की आवश्यकता होती है।

सामग्री, ज्यामिति और काटने की स्थितियों के अधीन, न्यूनतम कटिंग एपर्चर प्लेट की मोटाई का लगभग 0.5 गुना है।

सामग्री विकल्प

Q235B और A36 कई सामान्य संरचनात्मक अनुप्रयोगों के लिए उपयुक्त हैं, जबकि Q355B, A572, और S355JR मजबूत संरचनात्मक सामग्री की आवश्यकता वाले अनुप्रयोगों के लिए उच्च निर्दिष्ट उपज शक्ति प्रदान करते हैं।

उत्पादन से पहले ग्राहक के खरीद विनिर्देश के अनुसार सामग्री ग्रेड की पुष्टि की जाती है। लागू आदेशों के लिए सामग्री प्रमाणपत्र प्रदान किए जा सकते हैं।

अनुप्रयोग

इस्पात संरचना घटक

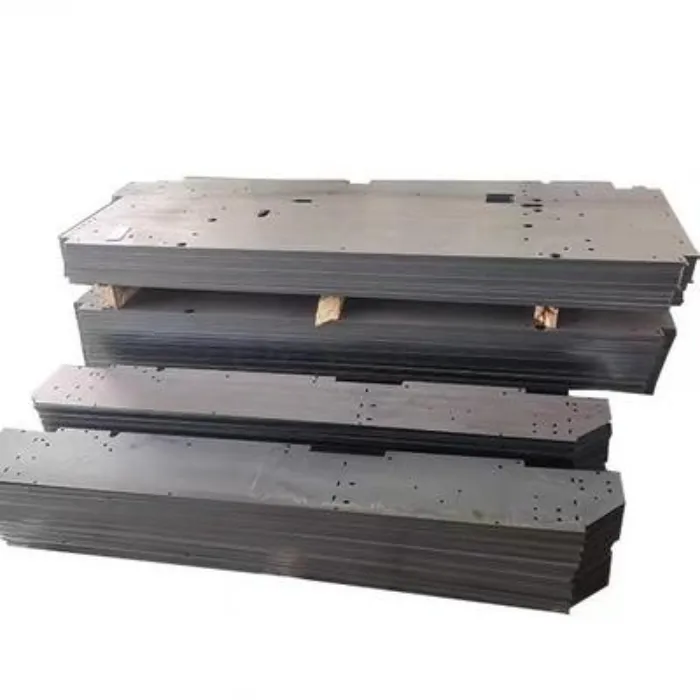

कार्बन स्टील फैब्रिकेशन प्लेट्स का उपयोग एम्बेडेड प्लेट्स, कनेक्शन प्लेट्स, बेस प्लेट्स, स्टिफ़नर, ब्रैकेट्स और अन्य स्टील संरचना घटकों के लिए किया जाता है। प्री-कट बोल्ट छेद और परिभाषित आकृतियाँ इन भागों को सीधे वर्कशॉप वेल्डिंग या साइट असेंबली में ले जाने की अनुमति देती हैं।

दोहराए गए घटकों के लिए, सीएनसी कटिंग बैचों के बीच आयाम और छेद की स्थिति को भी सुसंगत रखती है।

मशीनरी पार्ट्स

मशीनरी निर्माता उपकरण बेस, ब्रैकेट, फ्रेम घटकों, माउंटिंग प्लेट, सुदृढीकरण प्लेट और वेल्डेड संरचनात्मक भागों के लिए कटे हुए स्टील के रिक्त स्थान का उपयोग करते हैं।

जब घटक ग्राहक के ड्राइंग से तैयार किया जाता है, तो काटने की प्रक्रिया ग्राहक की कार्यशाला को प्रत्येक भाग को मैन्युअल रूप से चिह्नित करने और काटने की आवश्यकता के बजाय आवश्यक बाहरी रूपरेखा और छेद व्यवस्था का पालन कर सकती है।

पर्दे की दीवार के घटक

कार्बन स्टील फैब्रिकेशन प्लेट को पर्दा दीवार कनेक्टर, कील सहायक उपकरण, सुदृढीकरण भागों और अन्य कस्टम धातु फिटिंग में संसाधित किया जा सकता है। जहां घटक नमी या बाहरी परिस्थितियों के संपर्क में है, वहां काटने के बाद हॉट-डिप गैल्वनाइजिंग लगाया जा सकता है।

नगरपालिका और औद्योगिक घटक

कट स्टील घटकों का उपयोग रेलिंग भागों, साइन सपोर्ट, स्ट्रीट-लाइट सहायक उपकरण, कृषि मशीनरी घटकों, परिवहन उपकरण और अन्य निर्मित स्टील असेंबली के लिए भी किया जाता है।

तकनीकी मापदंड

प्रसंस्करण विशिष्टताएँ

भौतिक गुण

लागू मानक

लागू मानक, सामग्री ग्रेड, मोटाई और सहनशीलता की पुष्टि उत्पादन से पहले खरीद विनिर्देश से की जाती है।

गुणवत्ता नियंत्रण

सामग्री निरीक्षण

काटने से पहले, आने वाली प्लेट को आवश्यक ग्रेड और मोटाई के अनुसार जांचा जाता है। मिल परीक्षण दस्तावेज़ का मिलान ऑर्डर के लिए दर्ज की गई सामग्री जानकारी से किया जाता है।

यह किसी भिन्न स्टील ग्रेड या मोटाई को उत्पादन में प्रवेश करने से रोकता है जब ऑर्डर को एक विशिष्ट सामग्री विनिर्देश की आवश्यकता होती है।

काटने का निरीक्षण

लेजर कटिंग के बाद, निरीक्षक अनुमोदित ड्राइंग के विरुद्ध महत्वपूर्ण आयामों की जांच करते हैं। भाग के आधार पर, इसमें समग्र आयाम, समोच्च ज्यामिति, छेद का व्यास, छेद की स्थिति और प्लेट की मोटाई शामिल हो सकती है।

दोबारा उत्पादन के लिए, शेष बैच के संसाधित होने से पहले पहले टुकड़ों के लिए निरीक्षण आवश्यकताओं को स्थापित किया जा सकता है।

किनारे का निरीक्षण

अत्यधिक गड़गड़ाहट, स्लैग, दृश्यमान विकृति और अनियमित कटाई के लिए कटे हुए किनारे की जाँच की जाती है। ग्राहक द्वारा निर्दिष्ट किए जाने पर सतह खुरदरापन आवश्यकताओं को सत्यापित किया जा सकता है।

सामग्री का पता लगाने की क्षमता

उत्पादन बैच संबंधित कच्चे माल और निरीक्षण रिकॉर्ड से जुड़ा हुआ है। औपचारिक सामग्री दस्तावेज़ीकरण की आवश्यकता वाले ऑर्डर के लिए, EN 10204 3.1 सामग्री प्रमाणपत्र प्रदान किया जा सकता है।

एसजीएस निरीक्षण

जब एक स्वतंत्र निरीक्षण की आवश्यकता होती है, तो शिपमेंट से पहले एसजीएस निरीक्षण की व्यवस्था की जा सकती है। निरीक्षण का दायरा खरीद अनुबंध के अनुसार परिभाषित किया जा सकता है, जैसे आयाम, सामग्री दस्तावेज़ीकरण, मात्रा, उपस्थिति और अन्य सहमत आवश्यकताएं।

OEM अनुकूलन सेवा

ड्राइंग समीक्षा

शुनचेन ऑर्डर-टू-ऑर्डर कार्बन स्टील फैब्रिकेशन प्लेट घटकों के लिए ग्राहक चित्र स्वीकार करता है। कोटेशन से पहले, तकनीकी टीम सामग्री ग्रेड, मोटाई, आयाम, छेद की स्थिति, सहनशीलता और प्रसंस्करण आवश्यकताओं के लिए ड्राइंग की जांच करती है।

यदि कोई आयाम या सहनशीलता चयनित सामग्री की मोटाई या काटने की प्रक्रिया के लिए उपयुक्त नहीं है, तो उत्पादन से पहले ग्राहक के साथ इसकी पुष्टि की जा सकती है।

घोंसला करने की क्रिया

एकाधिक भाग आकार या आकार वाले ऑर्डर के लिए, घटकों को डिजिटल नेस्टिंग के माध्यम से व्यवस्थित किया जाता है। नेस्टिंग लेआउट आवश्यक मात्रा और मूल प्लेट आयामों के अनुसार तैयार किया जाता है।

यह स्टील प्लेट के लेजर मशीन में प्रवेश करने से पहले काटने का कार्यक्रम निर्धारित करता है।

काटना और माध्यमिक उपचार

अनुमोदन प्राप्त करने के बाद, पुर्जों को पुष्टि कार्यक्रम के अनुसार लेजर कट किया जाता है। यदि तैयार घटकों को संक्षारण संरक्षण की आवश्यकता होती है, तो उन्हें हॉट-डिप गैल्वनाइजिंग या पेंटिंग के लिए भेजा जा सकता है।

आवश्यक सतह उपचार को उत्पादन से पहले निर्दिष्ट किया जाना चाहिए क्योंकि यह बाद के प्रसंस्करण मार्ग और निरीक्षण को प्रभावित करता है।

निरीक्षण एवं पैकेजिंग

प्रसंस्करण के बाद, सहमत आवश्यकताओं के अनुरूप तैयार घटकों का निरीक्षण किया जाता है। ऑर्डर में शामिल होने पर सामग्री प्रमाणपत्र और तृतीय-पक्ष निरीक्षण दस्तावेज़ तैयार किए जा सकते हैं।

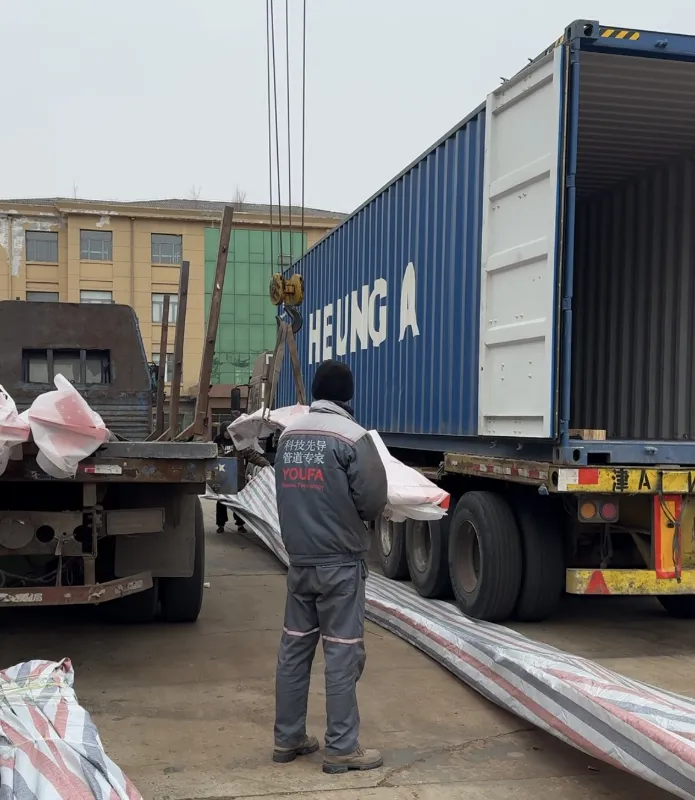

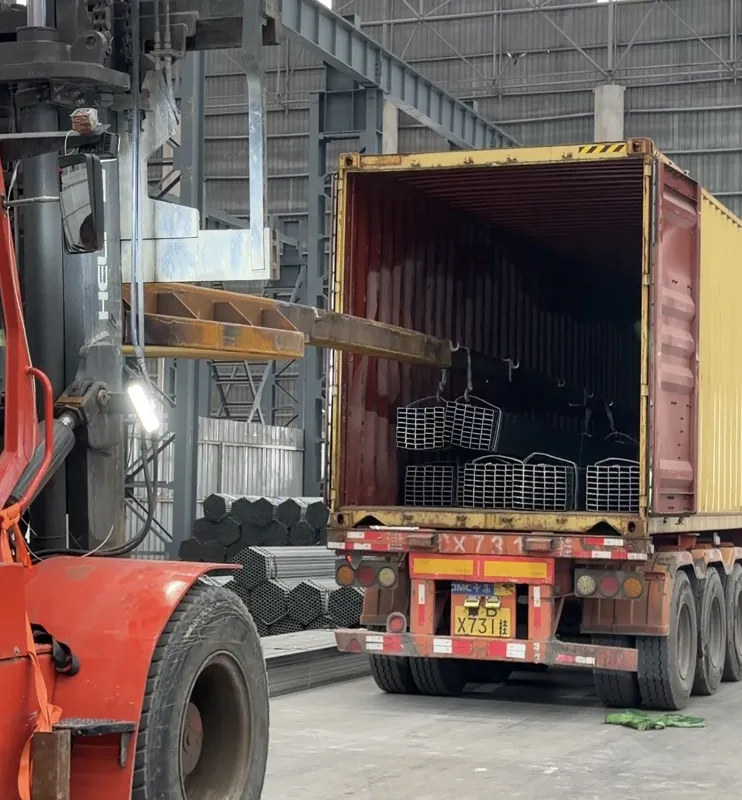

निर्यात शिपमेंट के लिए, वाटरप्रूफ फिल्म, लकड़ी के पैलेट और स्टील स्ट्रैपिंग का उपयोग घटक आकार और शिपिंग आवश्यकताओं के अनुसार किया जा सकता है।

प्रामाणिक ग्राहक समीक्षाएँ

"लेजर कट स्टील प्लेटें हमारे ऑन-साइट प्रसंस्करण समय को काफी हद तक बचाती हैं। शुनचेन के उत्पादों में स्थिर परिशुद्धता और शून्य गड़गड़ाहट होती है, जो हमारी स्टील संरचना असेंबली आवश्यकताओं से पूरी तरह मेल खाती है। उनकी डिलीवरी हमेशा समय पर होती है।"

—— उमर हसन, प्रोजेक्ट मैनेजर, मिडिल ईस्ट कंस्ट्रक्शन इंजीनियरिंग कंपनी लिमिटेड।

"हम सख्त सहनशीलता आवश्यकताओं के साथ सटीक यांत्रिक भागों का उत्पादन करते हैं। शुनचेन की लेजर कटिंग कार्बन स्टील प्लेटों में न्यूनतम विरूपण और सुसंगत बैच गुणवत्ता होती है, जो प्रभावी रूप से हमारी अस्वीकृति दर और उत्पादन लागत को कम करती है।"

—— ली मिंग, तकनीकी निदेशक, घरेलू मशीनरी विनिर्माण कंपनी लिमिटेड।

"पर्दा दीवार इंजीनियरिंग में उपस्थिति और संयोजन सटीकता के लिए उच्च आवश्यकताएं हैं। उनके लेजर कट कनेक्टर में सटीक आयाम और चिकनी किनारे हैं, जो हमारी स्थापना दक्षता और परियोजना की गुणवत्ता में काफी सुधार करते हैं।"

—— झांग वेई, खरीद निदेशक, ईस्ट चाइना कर्टेन वॉल इंजीनियरिंग कंपनी

हमें क्यों चुनें

फैब्रिकेटेड स्टील ऑर्डर के लिए शुनचेन का मुख्य लाभ यह है कि स्टील सामग्री सोर्सिंग, प्लेट कटिंग, सतह उपचार और निर्यात शिपमेंट को एक ही औद्योगिक समूह के भीतर संभाला जा सकता है।

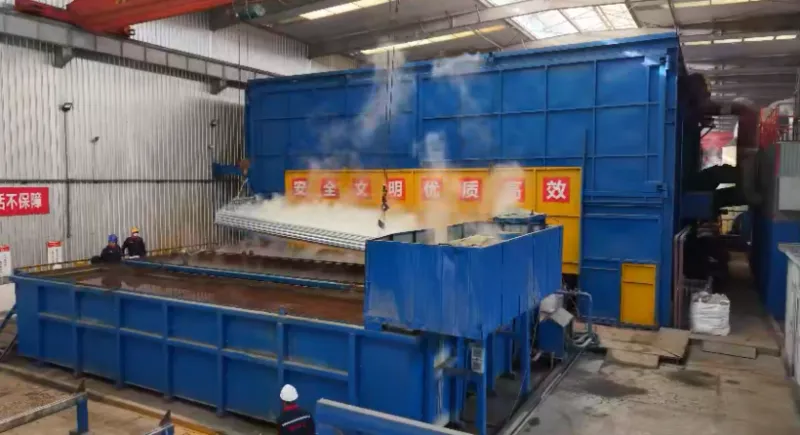

समूह की स्थापना 2014 में इस्पात उद्योग में हुई थी और तब से इसमें हॉट-डिप गैल्वनाइजिंग, इस्पात संरचना उत्पादन, फोटोवोल्टिक समर्थन विनिर्माण, भंडारण और लॉजिस्टिक्स को शामिल किया गया है। वर्तमान वार्षिक उत्पादन क्षमता 450,000 टन से अधिक है, जिसमें 40,000 वर्ग मीटर से अधिक उत्पादन और भंडारण स्थान है।

निर्मित घटकों को खरीदने वाले ग्राहकों के लिए, इसका मतलब है कि ऑर्डर को स्टील आपूर्तिकर्ता, कटिंग वर्कशॉप, गैल्वनाइजिंग कंपनी और निर्यात व्यापारी के बीच विभाजित नहीं करना पड़ेगा।

शुनचेन ग्राहक के चित्र से सामग्री ग्रेड और कटिंग आवश्यकताओं की पुष्टि कर सकता है, स्टील प्लेट को संसाधित कर सकता है, वैकल्पिक गैल्वनाइजिंग या पेंटिंग की व्यवस्था कर सकता है, आवश्यक निरीक्षण दस्तावेजों को पूरा कर सकता है, और निर्यात शिपमेंट के लिए तैयार घटकों को तैयार कर सकता है।

पारंपरिक कच्चे माल का भंडारण उत्पादन आवश्यकताओं के अनुसार किया जाता है। नमूना ऑर्डर आम तौर पर लगभग 3 दिनों के भीतर व्यवस्थित किए जा सकते हैं, जबकि थोक ऑर्डर आमतौर पर 7-10 दिनों के भीतर निर्धारित किए जाते हैं। वास्तविक लीड समय सामग्री की उपलब्धता, ऑर्डर की मात्रा, भाग की ज्यामिति, सतह के उपचार और निरीक्षण आवश्यकताओं पर निर्भर करता है।

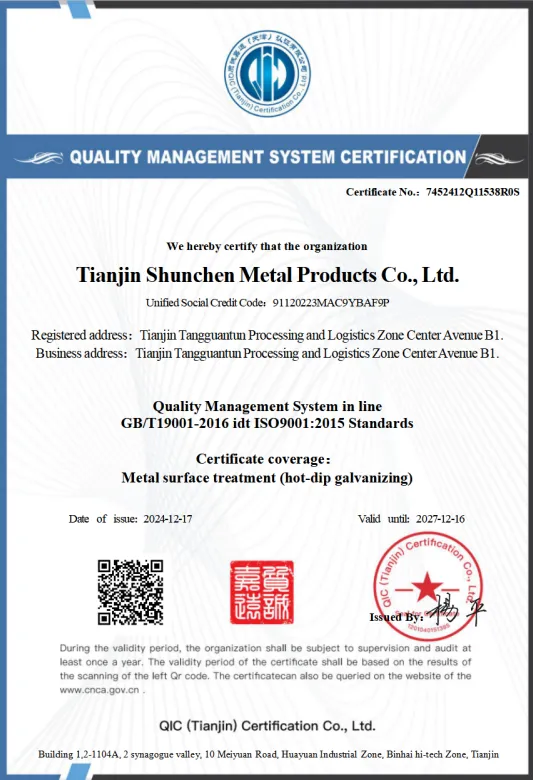

कंपनी के पास ISO 9001 प्रमाणन है और यह लागू निर्यात ऑर्डर के लिए MTC EN 10204 3.1 और SGS निरीक्षण का समर्थन करती है।

अक्सर पूछे जाने वाले प्रश्न

कार्बन स्टील फैब्रिकेशन प्लेट्स के लिए किन सामग्रियों का उपयोग किया जा सकता है?

सामान्य सामग्रियों में Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400, और SM490 शामिल हैं। कोटेशन का अनुरोध करते समय आवश्यक ग्रेड निर्दिष्ट किया जाना चाहिए।

लेजर कट कितनी मोटाई का हो सकता है?

मानक प्रसंस्करण सीमा 1.5-25 मिमी है। यदि आवश्यक मोटाई इस सीमा से बाहर आती है, तो तकनीकी टीम उत्पादन की पुष्टि करने से पहले सामग्री और घटक ज्यामिति की समीक्षा कर सकती है।

क्या आप सीएडी चित्र के अनुसार स्टील प्लेट काट सकते हैं?

हाँ। ग्राहक सीएडी चित्र या अन्य उपयुक्त इंजीनियरिंग फ़ाइलें प्रदान कर सकते हैं। आयाम, सामग्री, मोटाई, छेद की स्थिति और सहनशीलता की पुष्टि करने के लिए उत्पादन से पहले ड्राइंग की समीक्षा की जाती है।

क्या आप प्लेट समोच्च के साथ छिद्रों को संसाधित कर सकते हैं?

हाँ। बोल्ट छेद, माउंटिंग छेद, स्लॉट और अन्य आंतरिक ज्यामिति को सीएनसी कटिंग प्रोग्राम में शामिल किया जा सकता है। ड्राइंग में छेद का आकार और स्थितिगत सहनशीलता निर्दिष्ट की जानी चाहिए।

क्या कटे हुए घटकों को गैल्वेनाइज्ड किया जा सकता है?

हाँ। काटने के बाद हॉट-डिप गैल्वनाइजिंग की व्यवस्था की जा सकती है। इसका उपयोग आमतौर पर बाहरी संरचनात्मक घटकों, पर्दे की दीवार फिटिंग और अतिरिक्त संक्षारण संरक्षण की आवश्यकता वाले अन्य भागों के लिए किया जाता है।

क्या आप एमटीसी और एसजीएस रिपोर्ट प्रदान कर सकते हैं?

हाँ। लागू ऑर्डर के लिए EN 10204 3.1 सामग्री प्रमाणपत्र उपलब्ध हैं। ग्राहक के क्रय विनिर्देश के अनुसार आवश्यक होने पर एसजीएस तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

कोटेशन के लिए कौन सी जानकारी आवश्यक है?

कोटेशन में आमतौर पर स्टील ग्रेड, मोटाई, घटक ड्राइंग, मात्रा, आवश्यक सहनशीलता, सतह के उपचार, निरीक्षण आवश्यकताओं और वितरण गंतव्य की आवश्यकता होती है। यदि ड्राइंग में कई अलग-अलग घटक शामिल हैं, तो प्रत्येक भाग के लिए आवश्यक मात्रा भी प्रदान की जानी चाहिए।

सामान्य लीड टाइम क्या है?

नमूना ऑर्डर आम तौर पर लगभग 3 दिनों के भीतर व्यवस्थित किए जा सकते हैं, जबकि थोक ऑर्डर आमतौर पर 7-10 दिनों के भीतर निर्धारित किए जाते हैं। सामग्री, मात्रा, काटने की जटिलता, सतह के उपचार और निरीक्षण आवश्यकताओं की समीक्षा के बाद अंतिम लीड समय की पुष्टि की जाती है।
